Beton Ankraj Çeşitleri: Genleşmeli, Çakmalı, Vidalı ve Kimyasal Ankraj Rehberi

Bir vinç kaidesinin, bir cephe ankraj noktasının veya makinenin betona sabitlenmesi yanlış ankrajla yapıldığında, sistem önce stabil görünür, sonra 3-6 ay içinde yorgunluk gevşemesi başlar ve bir gün yük altında ayrılır. Beton ankraj çeşitleri mekanik (genleşmeli, segmentli, çakmalı) ve kimyasal olarak ikiye ayrılır. Doğru tipin doğru beton sınıfına, doğru yük tipine ve doğru çevre koşuluna uygun seçimi yapısal güvenliğin temel hesabıdır.

Ankraj Yük Tipleri

Ankraj seçiminde önce yükün türü belirlenir:

• Statik yük: Sabit, değişmeyen yük (raf, kabin, yapı elemanı). En geniş ankraj çeşidi uyar.
• Dinamik yük: Titreşim, darbe, sürtünme (vinç, makine, motor). Genelde kimyasal ankraj gerekir.
• Şok yük: Çarpma, ani yük (korkuluk, çarpışma engeli). Yüksek emniyet faktörlü ankraj.
• Yorulma yükü: Tekrar tekrar değişen yük. Yapısal kimyasal ankraj.
• Sismik yük: Deprem. Özel sertifikalı sismik ankraj.

Mekanik Ankraj Çeşitleri

Çakmalı Çelik Dübel (Drop-in Anchor)

İç dişli silindirik gövde. Delik içine çakılır, özel set aleti ile alt kısmı genleşir, vidanın tutması için iç diş açıkta kalır.

• M6-M20 boyları
• Çekme yükü: 3-30 kN (boya göre)
• Tipik kullanım: Tavan asma, kanal hattı, tesisat bağlantısı
• Yalnız basma yüküne dayanır, çekme yüküne sınırlı

Detaylı çakmalı dübel rehberi çakmalı dübel çeşitleri yazımızda.

Genleşmeli Çelik Ankraj (Sleeve / Wedge Anchor)

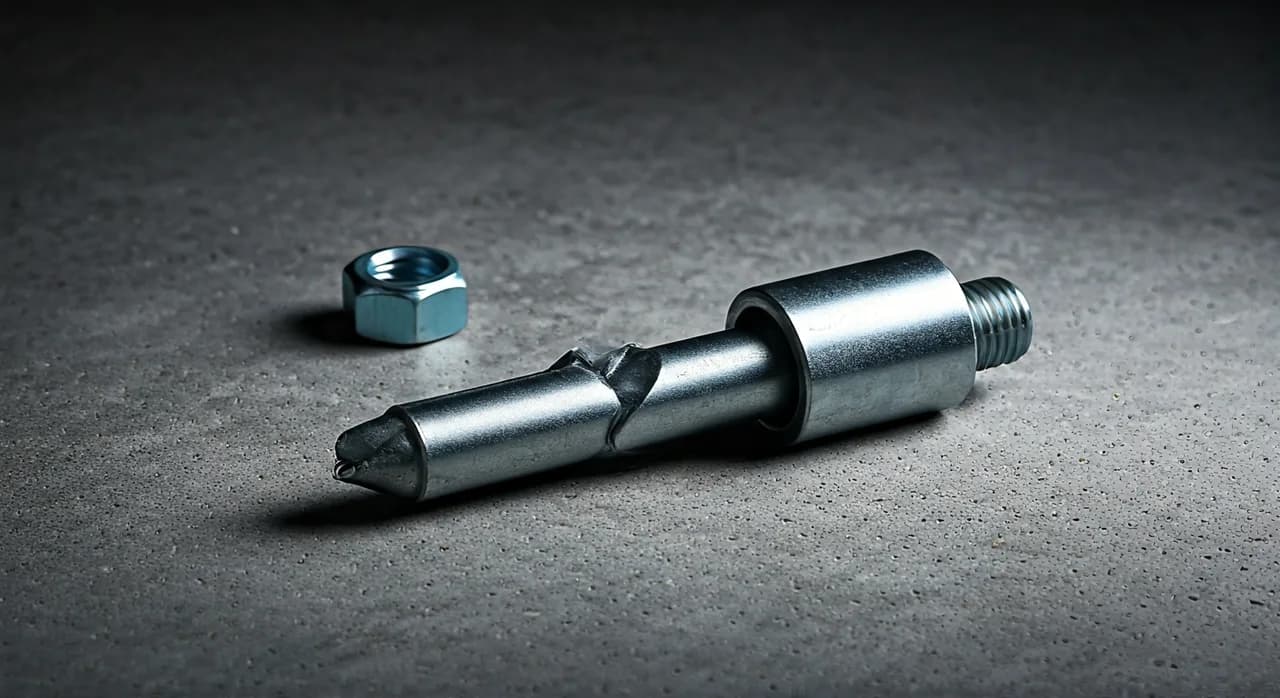

Çelik gövde + alt kısımda kama (wedge). Vida sıkıldıkça kama genleşir, çelik gövdeyi betonun çeperine sıkıştırır.

• M6-M24 boyları
• Çekme yükü: 5-60 kN
• Avantaj: Hızlı kurulum, ek alet gerekmez
• Tipik kullanım: Makine sabitleme, korkuluk, çelik kolon ankrajı

Through-bolt (Geçmeli Cıvata)

Genleşmeli ankrajla benzer; ancak vida ucu tam dışarı çıkar. Plaka veya konsol monte edilmiş olur. Geri çekilebilir.

Segmentli Ankraj (Sleeve Anchor)

Yumuşak metal kovan + çelik vida. Vida sıkıldıkça kovan genleşip betona basınç uygular.

• Avantaj: Mekanik gevşeklik tolerans, hafif beton ve briket için
• Dezavantaj: Yük kapasitesi genleşmeli ankrajdan düşük

Çivili Çakmalı Ankraj (Nail-in Anchor)

Plastik kovan + çelik çivi. Çakma ile kurulur; vida sökülemez. Hafif yük; aydınlatma kablo kanalı, ses paneli.

Vidalı Beton Ankrajı (Concrete Screw)

Doğrudan betona vidalanan özel diş profilli vida. Daha hızlı kurulum; sökülüp yeniden kullanılabilir.

• Çap: 6-14 mm
• Boylar: 30-200 mm
• Tipik kullanım: Kalıp ankraj, geçici sabitleme, çatı bağlantı

Kimyasal Ankraj (Chemical Anchor / Bonded Anchor)

Reçine + sertleştirici karışım; deliğe enjekte edilir, çelik çubuk içine batırılır, kimyasal bağ ile beton tutulur. En yüksek yük kapasitesi.

Kimyasal Ankraj Tipleri

• Epoksi (epoxy): En yüksek mukavemet. Yapısal donatı yapıştırma. Sertleşme 24-72 saat (sıcaklığa göre).
• Vinilester (vinylester): Hızlı sertleşme (15-30 dk). Saha standartı.
• Hibrit (polyester + epoksi): Orta segment. Hızlı + yüksek mukavemet.
• Poliester: Ekonomik. Yapısal olmayan iş.

Kullanım Tipleri

• İki bileşenli kartuş + statik karıştırıcı uç: Tabanca ile uygulama. Profesyonel.
• Ampul tipi (cam ampul): Reçine ve sertleştirici cam ampul içinde. Çubuk dönderilerek camı kırar, karıştırır, sertleşir. Vidalama makinesi gerekli.
• Folye paketli: Tek kullanımlık torba.

Kimyasal Ankraj Avantajları

• Mekanik ankrajdan 2-3 kat yüksek yük kapasitesi
• Kenar mesafesi gerektirmez (mekanik ankrajdan 50-100 mm kenarda olmalı, kimyasal 30-50 mm yeterli)
• Yakın aralıkta birden çok ankraj atılabilir
• Donatılı beton, donatısız beton, tuğla için aynı sistem
• Su altı uygulamaları (özel formülasyonlar)
• Sismik sertifikalı sürümler

Dezavantajları

• Sertleşme süresi beklemek gerekir
• Sıcaklık hassas (5°C altı uygulanmaz)
• Maliyet mekanik ankrajdan 3-5 kat yüksek
• Delik temizliği kritik (toz, yağ, su olmamalı)

Beton Sınıfı ve Ankraj Uyumu

Türkiye'de beton sınıfları C16-C50 arası kullanılır. Ankraj kapasitesi beton sınıfıyla doğrudan değişir:

Çatlamış (kırık donatılı) betonda ankraj kapasitesi 0,5-0,7 katsayısıyla düşer. Sismik sertifikalı kimyasal ankraj bu özel durum için seçilir.

Delik Hazırlığı

Ankraj başarısının %50'si delik kalitesine bağlıdır:

1. Doğru çap: Üretici tablosuna göre. M12 ankraj için 14 mm çap.
2. Doğru derinlik: Etiket üzerinde min. derinlik belirtilir. Genelde 8-12 × ankraj çapı.
3. Temizleme: Üflemeyle (basınçlı hava veya pompa) tüm toz dışarı atılır. 2-3 kez tekrarlanır.

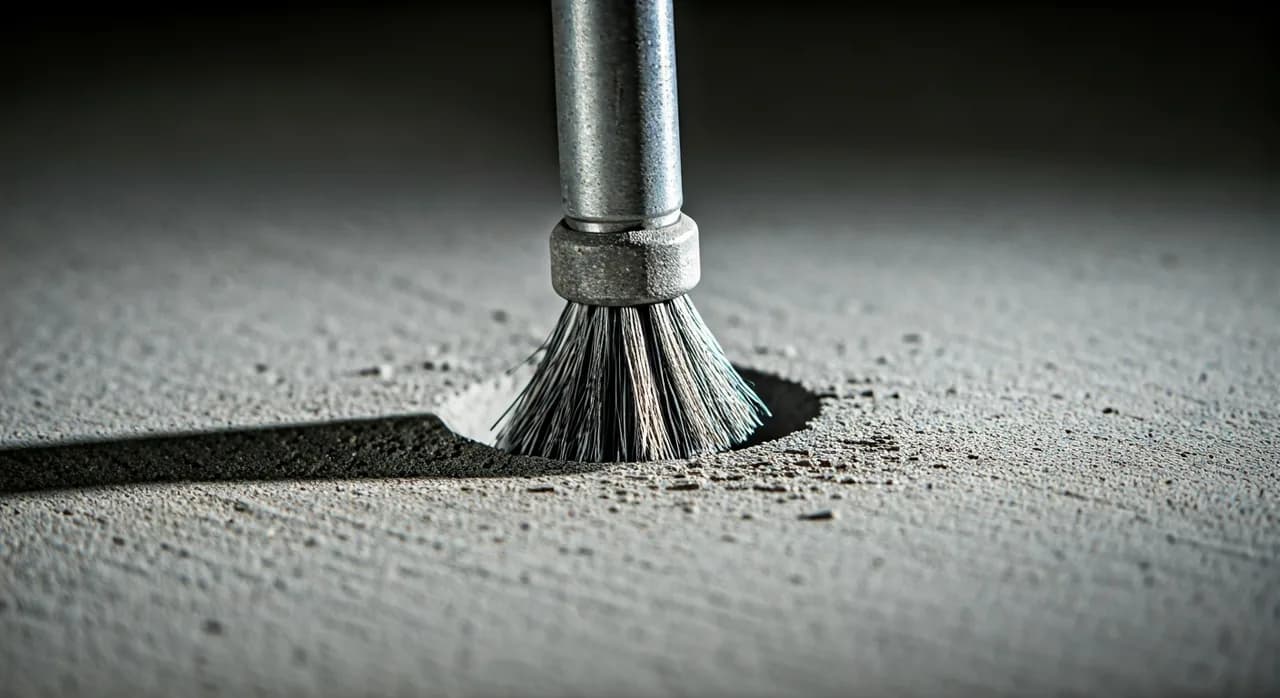

4. Fırça ile temizleme: Çelik fırça (uzun saplı) delik içine sokulur, döndürülür.
5. Üflemeyle tekrar: Fırçalama sonrası kalan toz alınır.
6. Su / nem kontrolü: Delik kuru olmalı (kimyasal ankraj için). Islak ankraj için özel sürümler.

Detaylı beton delme rehberi beton matkap ucu yazımızda. SDS-Plus, SDS-Max ve elmas uç kullanımı, çapak temizliği konuları işleniyor.

Sertifikalar ve Standartlar

• ETA (European Technical Approval): Avrupa standardı. ETA-1, ETA-2, ETA-3 yük tipleri
• EAD 330232: Mekanik ankraj standardı
• EAD 330499: Kimyasal ankraj standardı
• ETAG 001: Eski sertifika; yeni ETA değişiminden önce
• Sismik C1, C2: Sismik bölge ankrajları (Türkiye için zorunlu)
• FM Approved: Yangın söndürme sistem ankrajları

Hilti, Fischer, Würth, Sika, Mungo gibi üreticilerin ETA sertifikalı sürümleri yapısal mühendislik onayında zorunlu kabul edilir. Sertifikasız ankraj yapısal hesaba dahil edilemez.

Saha Pratikleri ve En Sık Hatalar

1. Yanlış Delik Çapı

M12 ankraj 14 mm değil 12 mm matkap ile delinirse vida girmez. 16 mm matkap ile delinirse genleşmeli ankraj betonu yeterince tutmaz. Üretici tablosu kesindir.

2. Delik Temizliği Atlamak

Beton tozu deliği boşaltmadan kimyasal ankraj enjekte edilirse, reçine tutmaz, tek darbede çekme test yapılan ankraj çıkar. Toz temizleme kritiktir.

3. Sertleşme Süresine Uymak

Sertleşme tablosu hava sıcaklığına göredir. 25°C için 15 dakika, 5°C için 3-4 saat. Erken yük uygulanırsa ankraj söker.

4. Yanlış Tip Ankraj

Vinç titreşim altında çalışacak ise mekanik genleşmeli ankraj uygun değil; gevşer. Bu uygulama için sadece kimyasal ankraj kullanılmalı.

5. Kenar Mesafesi İhlali

Beton kenarına 30-50 mm yakın atılan mekanik ankraj betonu parçalar; ankraj fonksiyonsuzdur. Üretici kenar mesafesi tablosu kesindir.

Saha Çantası Asgari Liste

• Çakmalı dübel seti (M6, M8, M10, M12) - 50 adet karışık
• Genleşmeli ankraj seti (M8 × 80, M10 × 100, M12 × 120) - 30 adet
• Vidalı beton ankraj (6 × 60, 8 × 80) - 100 adet
• Kimyasal ankraj kartuşu (300 ml, vinilester veya hibrit) - 2-4 adet
• Statik karıştırıcı uç (yedek 5 adet)
• Kimyasal ankraj tabancası (10:1 oran)
• Çelik fırça (delik temizliği için, uzun saplı)
• Manuel hava pompası veya basınçlı hava
• Çakmalı dübel set aleti
• SDS-Plus matkap uçları (12, 14, 16, 18, 20 mm)
• Tork anahtarı (40-200 Nm, son sıkma için)

Bu set yaklaşık 3.000-12.000 TL aralığında. Marka seçimleri: Hilti İsviçre premium (yapısal mühendis tercihi); Fischer, Würth, Sika Almanya üst seri; yerli alternatifler Hesselin, Karl Karbo, Mungo orta-üst segment. Yapısal hesaba dahil edilecek ankrajlarda mutlaka ETA sertifikalı marka kullanılmalı.

Çekme Test Cihazı

Saha kalite kontrol için ankrajın gerçek çekme dayanımı test edilir:

• Hidrolik pull-out cihazı (manuel veya elektrikli)
• Kalibrasyon sertifikalı
• Test sonucu yazılı raporlanır
• Genelde her 25-50 ankrajdan 1 örnek test edilir

Test sonucu üretici nominal kapasitenin en az 1,5 katı olmalı; aksi takdirde delik temizliği, yanlış tip veya beton kalitesi sorgulanır. Baret ve iş güvenliği ekipmanları test sırasında zorunlu; ankraj koparsa parça hızla fırlayabilir.

Beton ankraj seçimi yapı mühendisliğinin görsel olmayan ama yapısal güvenliği taşıyan kritik kararlarındandır. Yapısal hesap, üretici teknik dokümanı ve sahada doğru uygulama üçlüsü birlikte değerlendirilmedikçe, "doğru" ankraj yoktur. Düşük maliyet etkili bir yaklaşımla yapısal seçim, yıllar içinde geri dönüşü olmayan hasarlara yol açar.
