Elektrik Kablo Çeşitleri: NYAF, NYM, NYY, TTR ve Halojensiz Kablolar

Bir konut binasının elektrik altyapısının 30-40 yıl iş görmesi temel olarak elektrik kablosu seçimine bağlıdır. Yanlış kesit ısınmaya, yanlış yalıtım tipi ızgaratlı duvarda eskime ve yangına, yanlış marka topraklama hatalarına yol açar. Türk pazarında "NYAF, NYM, NYY, TTR, H07V-K" gibi sembollerin neyi temsil ettiği bilinmediğinde, doğru tip seçimi şans işine kalır.

Kablo Kodlama Sistemi (VDE / TSE)

Türk pazarında VDE Alman standardı temelli kodlama kullanılır. Kablo etiketindeki harfler şu sıralamayla okunur:

• İlk harf: Standart / yapı (N = standard kablo, H = harmonize)
• Yalıtım malzemesi: Y = PVC, 2X = XLPE
• Kılıf malzemesi: Y = PVC, 2Y = polietilen, R = kauçuk
• Damar sayısı + kesit: 3 × 1,5 mm² → 3 damar, 1,5 mm² kesit
• İletken tipi: re = tek tel masif, rm = çok telli, F = fleks

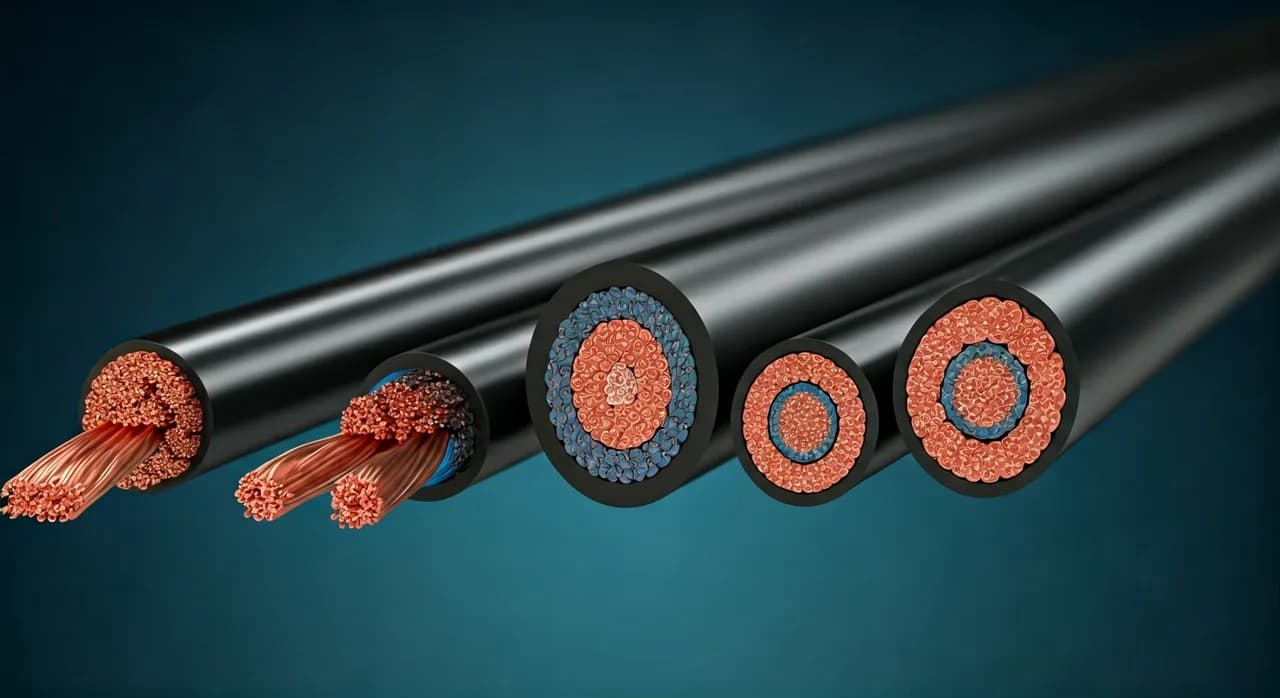

Yaygın Konut/Ticari Kablo Tipleri

NYA / H07V-U (Tek Damarlı, Tek Telli)

Tek damarlı, masif bakır iletkenli, PVC yalıtımlı. Sıva altı boru içinden geçirilir.

• Kesitler: 1,5; 2,5; 4; 6; 10; 16 mm²
• Voltaj: 450/750 V
• Sıcaklık: -5°C ile +70°C
• Kullanım: Sıva altı, boru içi sabit tesisat
• Avantaj: Ucuz, kolay temin
• Dezavantaj: Esnek değil; tek-telli iletken bükülmede kırılır

NYAF / H07V-K (Tek Damarlı, Çok Telli)

NYA'nın esnek versiyonu. Çok ince bakır tellerden oluşur.

• Kesitler: 0,75-300 mm²
• Voltaj: 450/750 V
• Kullanım: Pano içi bağlantı, sigorta-priz arası, hareketli iç hat
• Avantaj: Esnek, kolay döşeme

NYM-J / H05VV-F (Çok Damarlı, PVC Kılıflı)

İki veya üç damarlı, PVC kılıflı. Konut tesisat standardı. -J harfi yeşil-sarı topraklama damarı içerdiğini gösterir.

• Kesitler: 1,5; 2,5; 4; 6; 10 mm²
• Damar sayıları: 2×, 3×, 4×, 5×, 7×
• Voltaj: 300/500 V
• Kullanım: Sıva üstü ve sıva altı konut tesisat, beton döküm öncesi
• Avantaj: Çift yalıtımlı, ek koruyucu

NYY / H1Z2Z2-K (Yer Altı Kablosu)

Toprak altına gömülebilir kablo. Yağ ve neme dayanıklı.

• Kesitler: 1,5-500 mm² (büyük versiyonlar)
• Voltaj: 0,6/1 kV
• Kullanım: Direkt toprağa gömme, beton döküm içine, bahçe aydınlatma, bina giriş kabloları

TTR / H05RR-F (Kauçuk Kılıflı Esnek)

Lastik (kauçuk) yalıtımlı ve kılıflı. Çok esnek, sürekli hareket eden uygulamalar.

• Kesitler: 1,5-50 mm²
• Voltaj: 300/500 V
• Kullanım: Şantiye uzatma kablosu, hareketli ekipman, kompresör, çamaşır makinesi, beyaz eşya
• Avantaj: Düşük sıcaklıkta esnek (-40°C'ye kadar)

NHXMH / Halojensiz (Düşük Duman, LSZH)

Yangın halinde toksik gaz ve duman çıkarmayan kablo. Hastane, AVM, metro, havalimanı.

• Halojensiz: Klor, brom, flor içermez
• Düşük duman emisyonu: Yangın sırasında görünürlük korunur
• Alev geciktirici: Kablodan kabloya alev iletmez

Yeni yangın yönetmeliği ile kamuya açık binalarda halojensiz kablo zorunludur.

Kesit ve Akım Kapasitesi

Bu değerler bakır iletken, +30°C ortam sıcaklığı, tek devre için. Yüksek sıcaklık, çok kablonun bir arada bulunması veya boru sıkışıklığı azaltma faktörü gerektirir.

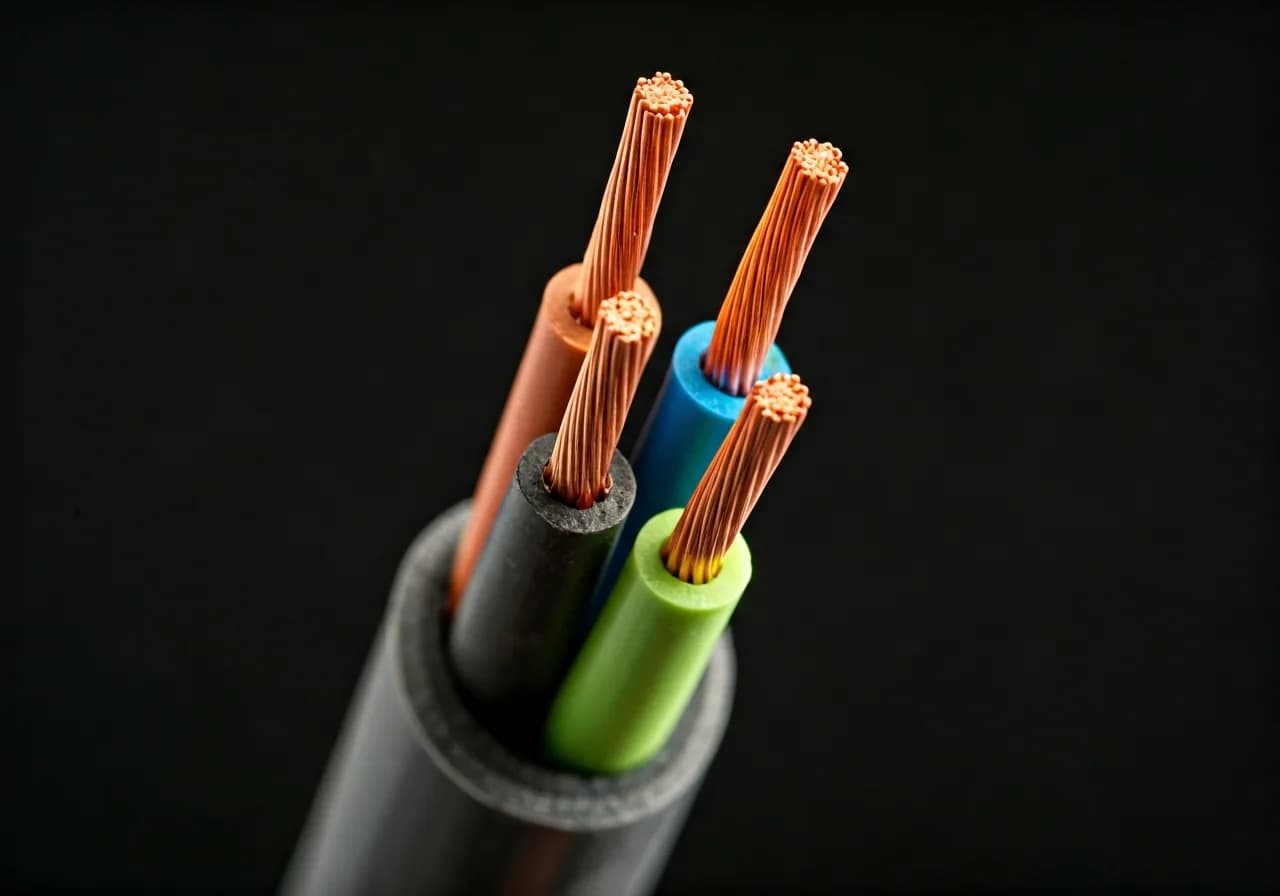

Damar Renk Kodları

Modern TS EN 60446 standardına göre:

• Faz 1 (L1): Kahverengi
• Faz 2 (L2): Siyah
• Faz 3 (L3): Gri
• Nötr (N): Mavi
• Toprak (PE): Yeşil-sarı çizgili (asla solo yeşil veya solo sarı değil)

Eski TSE standartı (kırmızı/sarı/mavi faz, siyah nötr, yeşil topraklama) artık yeni tesisatlarda kullanılmamalı; modern renk kodu zorunludur.

İletken Malzemeleri

Bakır (Cu)

Standart seçim. İletkenliği yüksek (58 MS/m), elastik, sıcaklığa dayanıklı.

Alüminyum (Al)

Daha hafif, daha ucuz, ama iletkenliği bakırın %62'si (36 MS/m). Aynı akım için bakırdan %50 daha kalın kesit gerekir. Yüksek gerilim hatlarında, büyük binaların ana girişlerinde tercih edilir.

Bakır Kaplı Alüminyum (CCA)

Alüminyum çekirdek, ince bakır kaplama. Ucuz tic-ürün; kalite standardı düşük. Konut tesisatında ÖNERİLMEZ; ucuz görünür ama uzun vadede güvenlik sorunu çıkarır.

Yalıtım Malzemeleri

PVC

Standart. -5°C ile +70°C aralığı. Düşük maliyet. Çoğu konut ve ticari uygulama.

XLPE (Çapraz Bağlı Polietilen)

Yüksek sıcaklık (+90°C), yüksek voltaj. Endüstriyel ve yer altı.

EPR (Etilen Propilen Kauçuk)

Yüksek sıcaklık, yüksek voltaj, deniz suyu dayanımı. Gemi, deniz platformu.

Silikon

-60°C ile +180°C aralığı. Yangın söndürme sistemleri, motor besleme.

Özel Kablolar

Topraklama Kablosu (NYAF Sarı-Yeşil)

Sadece koruyucu toprak için kullanılır. Renk yeşil-sarı sabit; başka amaçla kullanılmaz.

Zayıf Akım Kabloları

• UTP/STP (CAT5/6/7): Bilgisayar ağı, internet
• Koaksiyel (RG-6, RG-59): TV, uydu anten
• Hoparlör kablosu: 2×0,5, 2×1, 2×1,5 mm²
• Alarm kablosu: 4-12 damarlı, ince kesit
• Telefon kablosu: 2-8 damarlı, çoğunlukla artık fiber

Yangın Algılama Kablosu

Kırmızı kılıflı, alev geciktirici, halojensiz. Genelde 2 × 1,5 mm² shielded.

Solar Kablo

UV dayanımlı, +120°C tolerans, çift yalıtımlı. PV panel - inverter arası.

Şarj İstasyonu Kablosu

EV şarj noktası girişi. Tip 2 (Mennekes) konnektör ile uyumlu. 5 × 6 mm² veya 5 × 10 mm² yaygın.

Saha Pratikleri ve En Sık Hatalar

1. Yetersiz Kesit

"Sürekli atan sigortayı büyütelim" yerine "kabloyu büyütmek" doğrudur. Sigorta ve devre kesici yazımızda kablo-sigorta eşleşme tablosu mevcuttur. Yanlış kesit ısınma, yalıtım erimesi, sonunda yangın yaratır.

2. Bakır Yerine CCA Kullanmak

Ucuz çekici görünen CCA (bakır kaplı alüminyum) kabloları konutta yıllar içinde gevşek bağlantı ve oksidasyon sebebiyle sorun çıkarır. Saha pratiği: %100 bakır iletken aranmalı, etiket kontrolü yapılmalı.

3. Sıva Altında NYY Kullanmak

NYY toprak altı kablosudur, sıva altı için kalın ve esnek değildir. Sıva altı için NYM veya NYAF + boru kombinasyonu gerekir.

4. Kablo Bağlantısında İzole Bant

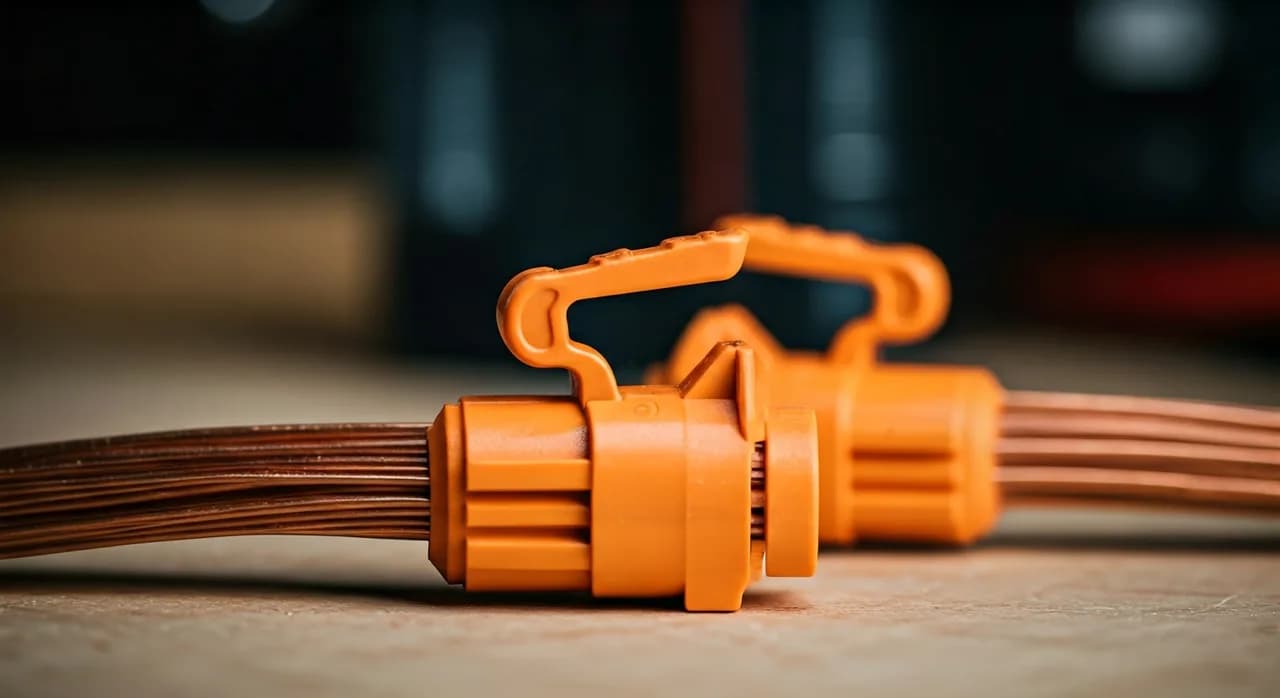

İzole bant zaman içinde yapışkanlığını kaybeder, açılır, kısa devre yapar. Doğru bağlantı yöntemleri: wago klemensli klipsler, sıkıştırma kovanı (lugged terminal) veya pano içi terminal blok. İzole bant sadece geçici tamir için.

5. Mavi-Yeşil Karıştırılması

Eski standartlı sistemde "mavi nötr" kabul edilirdi; ancak şimdiki mavi de nötrdür. Tesisatın renk kodu tüm bina için tek standart olmalı; geçişlerde dönüştürücü etiket kullanılmalı.

Kablo Aksesuarları

• Klemens (Wago, vidalı): Damar birleştirme
• Sıkıştırma kovanı (lug): Yüksek akım bağlantısı
• Boru (spiral / PVC): Sıva altı kablo geçirme
• Kanal: Sıva üstü düzenli kablo geçişi
• Soket / Glend: Pano girişi koruma
• İzole bant: Geçici onarım
• Termo-shrink (kalın bant): Bağlantı izolasyonu, sıcak hava ile büzülür
• Kablo etiketi: Damar isimlendirme
• Kablo tutucu (kelepçe): Sıva üstü duvar montaj

Saha Çantası Asgari Liste

• NYAF 3 × 1,5 mm² (aydınlatma, 100 m makara)
• NYAF 3 × 2,5 mm² (priz, 100 m)
• NYM 3 × 4 mm² (kombi, ısıtıcı)
• NYM 5 × 2,5 mm² (3 fazlı pano besleme)
• NYY 5 × 10 mm² (yer altı / ana giriş)
• TTR 3 × 1,5 mm² (uzatma kablosu)
• Topraklama kablosu 16 mm² (NYAF sarı-yeşil)
• UTP CAT6 makara (network)
• Kablo soyma pensesi, mavi-kırmızı klemens seti
• Sıkıştırma kovan seti + pres anahtar

Bu set yaklaşık 4.000-15.000 TL aralığında, kesit ve uzunluğa bağlı olarak değişir. Marka seçimleri: Prysmian, Nexans, Lapp Avrupa premium; yerli alternatifler Türk Prysmian Kablo, HES Kablo, Tek-Kablo, Erse Kablo TSE belgeli üst-orta segmentte konumlanır. CCA "bakır kaplı alüminyum" ürünler ucuz görünür ama saha tesisatında kullanılmaması saha standardıdır.

Voltaj Düşümü Hesabı

Uzun hatlarda iletkenlik kaybı ile gerilim düşümü olur. Kabul edilebilir maksimum:

• Aydınlatma hatları: %3
• Priz hatları: %5
• Motor besleme: %5

Formül: ΔU = (2 × L × I × ρ) / S — L (m) uzunluk, I (A) akım, S (mm²) kesit, ρ bakır için 0,0175. 50 m mesafe, 16 A, 2,5 mm² için: ΔU = (2 × 50 × 16 × 0,0175) / 2,5 = 11,2 V (230 V hattın %4,9'u). Sınırda; daha uzun mesafe için kesit büyütülmeli.

Elektrik kablosu yatırımı bir kez yapılır ve binanın ömrü boyunca iş görmesi gerekir. Tasarruf etmek yerine doğru kesit, doğru tip ve doğru marka seçimi her zaman doğru yatırımdır. İş güvenliği malzemeleri kapsamında elektrikçi yalıtkanlı eldiven (Class 0, 1000V) ve EN 50365 elektrikçi bareti çalışma sırasında zorunludur.
