Lehim ve Lehimleme Malzemeleri: Alaşım, Flux ve Havya Rehberi

Bir elektronik kart üzerindeki tek bir kötü lehim noktası, devrenin tamamen çalışmamasına veya rastgele arıza yapmasına yol açar. Aynı kart, doğru lehim alaşımı, doğru havya gücü ve doğru pasta kullanılırsa 10-20 yıl sorunsuz iş görür. Lehim ve lehimleme malzemeleri elektrik tesisatçısının, elektronikçinin ve hatta tesisatçının vazgeçilmez kategorisidir. Doğru tip alaşım, doğru ısı, doğru flux — başarı bu üç değişkene bağlıdır.

Lehim Alaşımları

Kurşunlu Lehim (Sn/Pb)

Klasik elektronik lehim. Tin (Sn) + Kurşun (Pb) alaşımı:

• Sn60/Pb40: 183-190°C erime, en yaygın
• Sn63/Pb37 (eutectic): 183°C tam erime, faz geçişi yok. Premium elektronik.
• Sn50/Pb50: 215°C, daha sert
• Sn40/Pb60: 234°C, eski radyo tamiri

Kurşun toksik. RoHS direktifine göre AB ürünlerinde yasak; ancak hobi, tamir, askeri-uzay uygulamalarında halen kullanılır.

Kurşunsuz Lehim (Lead-free, RoHS)

Modern endüstri standartı. Çoğu Tin + Bakır + Gümüş veya Tin + Bizmut karışımı:

• SAC305 (Sn96,5/Ag3,0/Cu0,5): Endüstri RoHS standardı. 217°C erime.
• SnCu0,7: Ekonomik, 227°C
• SnBi (Sn42/Bi58): 138°C düşük sıcaklık, hassas elektronik

Kurşunsuz lehim daha yüksek sıcaklık ister, akışkanlığı kurşunluya göre düşük; ancak modern standart.

Gümüş Lehim (Silver Solder)

Mücevher, hassas mekanik, müzik aleti. Sertlik ve mukavemet öncelikli.

• Düşük gümüş (Ag5): 700°C üstü erime
• Yüksek gümüş (Ag55-65): 630-660°C, premium mücevher

Yumuşak Lehim vs Sert Lehim

• Yumuşak (soft, <450°C): Elektronik, su tesisatı bakır boru. Kurşunlu ve kurşunsuz alaşımlar.
• Sert (hard, >450°C): Brazing. Pirinç, bakır boru, mücevher, otomotiv egzoz. Gaz hattı için ısıtma şart.

Flux (Pasta / Eriten)

Flux, lehim sırasında metal yüzeyini temizler, oksitlenmeyi engeller, lehimin akışını sağlar. Üç ana tip:

Rosin (Reçine) Bazlı Flux

Klasik. Çam ağacı reçinesi. Elektronikte standart:

• RMA (Rosin Mildly Activated): Hassas, askeri seri
• RA (Rosin Activated): Standart elektronik
• R (Rosin): Korozyonsuz, premium

Lehim sonrası kart üzerinde sarı-kahverengi kalıntı bırakır; izopropil alkol ile temizlenir.

Su Bazlı (No-clean) Flux

Modern üretim hattı. Lehim sonrası temizlik gerektirmez. Endüstriyel SMT karşılıklı.

Asit Bazlı Flux

Çok aktif. Bakır boru, paslanmaz, otomotiv, mücevher gibi metal işlerinde. Elektronikte KESINLIKLE kullanılmamalı; korozyon yapar, kart bozar.

Lehim Telleri ve Pastaları

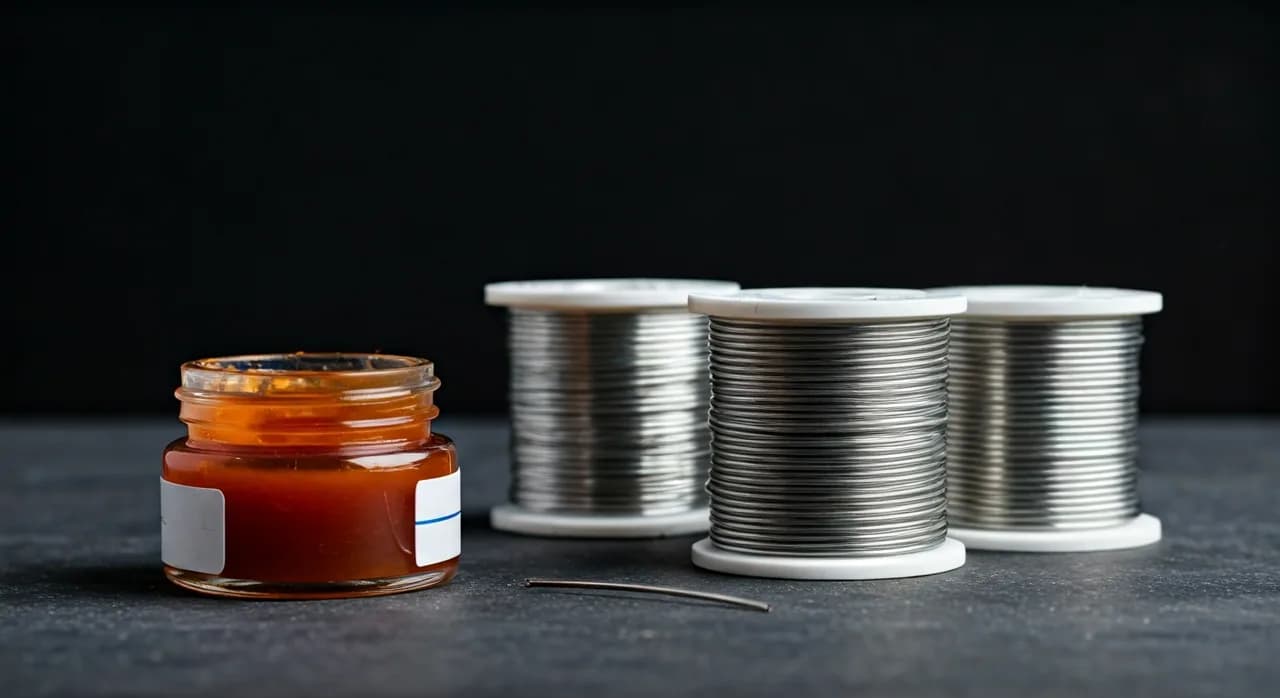

Tel Lehim (Wire Solder)

Makara üzerine sarılı, içi flux dolu tel. Elektronik el lehimi için.

• 0,3-0,5 mm: SMD bileşen, mikro kart
• 0,8 mm: Standart elektronik kart (en yaygın)
• 1 mm: Genel elektronik, kablo birleştirme
• 1,5 mm: Kablo birleştirme, kalın bağlantı
• 2-3 mm: Su tesisat, bakır boru

Lehim Pastası (Solder Paste)

Lehim toz + flux jel karışımı. Otomatik üretim hattında stencil ile kart üzerine sürülür; SMT bileşen yerleştirilir; fırın ile pişirilir (reflow).

Buzdolabında saklanır (2-10°C); açıldıktan sonra 6 ay raf ömrü, dolaptan çıkardıktan sonra 12-24 saat içinde kullanılmalı.

Lehim Çubuğu (Solder Bar)

Wave soldering (dalga lehimleme) makinelerinde tank içine konur. Endüstri üretim.

Havya (Lehim Demiri) Çeşitleri

Klasik Direnç Havyası

Sabit güç (30-100 W). Ucuz, basit. Sıcaklık kontrolü yok; sürekli ısınır.

• 15-25 W: Hassas elektronik, hassas SMD
• 30-40 W: Standart kart, ev tamiri
• 60-80 W: Kalın kablo, batarya birleştirme
• 100+ W: Tesisat, bakır boru

Sıcaklık Kontrollü Havya

Ayarlanabilir sıcaklık (200-450°C). Hassas iş.

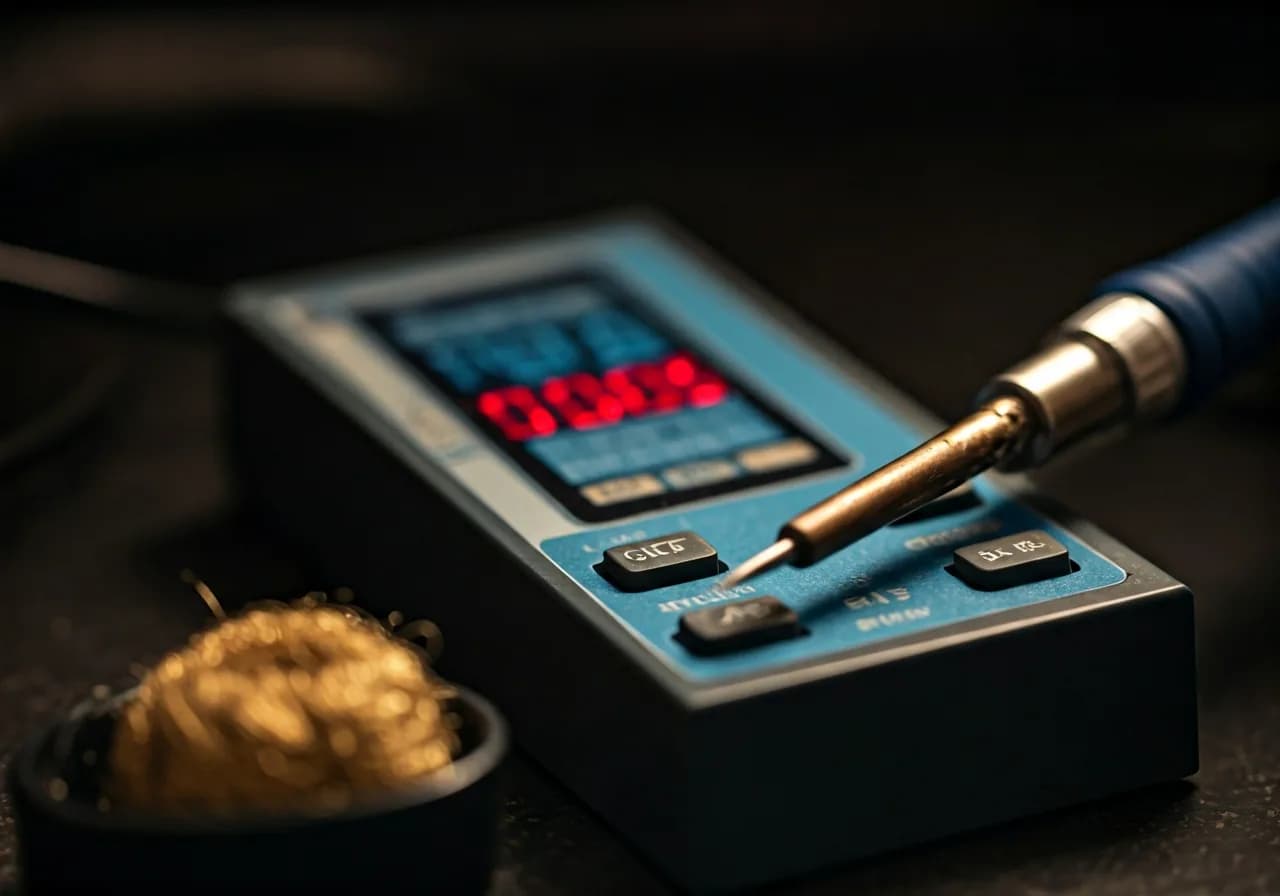

Lehim İstasyonu

Havya + sıcaklık kontrol ünitesi + alaşım soğutma fanı. Profesyonel atölye standardı. Markalar: Hakko, Weller, JBC.

• Tek kanal: Standart kullanım
• Çift kanal (havya + ısıtıcı tabanca): SMD söküm/takma için
• Vakum lehim: Lehim emme + havya

Sıcak Hava Tabancası (Hot Air Rework)

Hava akımı ile SMD bileşen söküm/takma. 100-500°C arası ayarlı.

Akülü Havya

Pille çalışır, taşınabilir. Sahada elektrik olmayan yer için.

Gazlı Havya

Bütan gaz tüpü içeren. Elektrik gerekmez. Saha, kamp, otomotiv.

Lehim Yardımcı Ekipmanları

• Lehim sökme örgüsü (desoldering wick): Bakır örgülü şerit. Eski lehimi emer.
• Lehim emici pompası (solder sucker): Vakum ile lehimi çeker.
• Sünger (cleaning sponge): Su nemli; havya ucunu temizlemek için.
• Pirinç telli temizleyici (brass wool): Kuru, suya batırmaz. Hassas uç temizlik.
• Pinzet seti: SMD bileşen tutucu.
• Yardımcı eller (helping hands): Kart sabit tutucu, magnifier.
• İzopropil alkol (IPA): Lehim sonrası flux temizliği.
• Kalkan (heat shield): Komşu bileşeni ısıdan korur.
• Magnifier büyüteç: 3-10× büyütme. Lehim noktası kontrolü.
• Lehim ısıl kamerası: Profesyonel; bileşen sıcaklığını izler.

Lehimleme Teknikleri

Standart El Lehimi

1. Havyayı uygun sıcaklığa getirin (Sn63/Pb37 için 340°C, SAC305 için 370°C)
2. Havya ucunu temizleyin (sünger veya pirinç telli)
3. Havyayı pad + bileşen pini ile temas ettirin (2-3 saniye)
4. Lehim telini diğer taraftan dokundurun
5. Lehim akıp pad'i kapladığında teli çekin
6. Havyayı çekin (bileşen 1-2 saniye sabit kalsın)

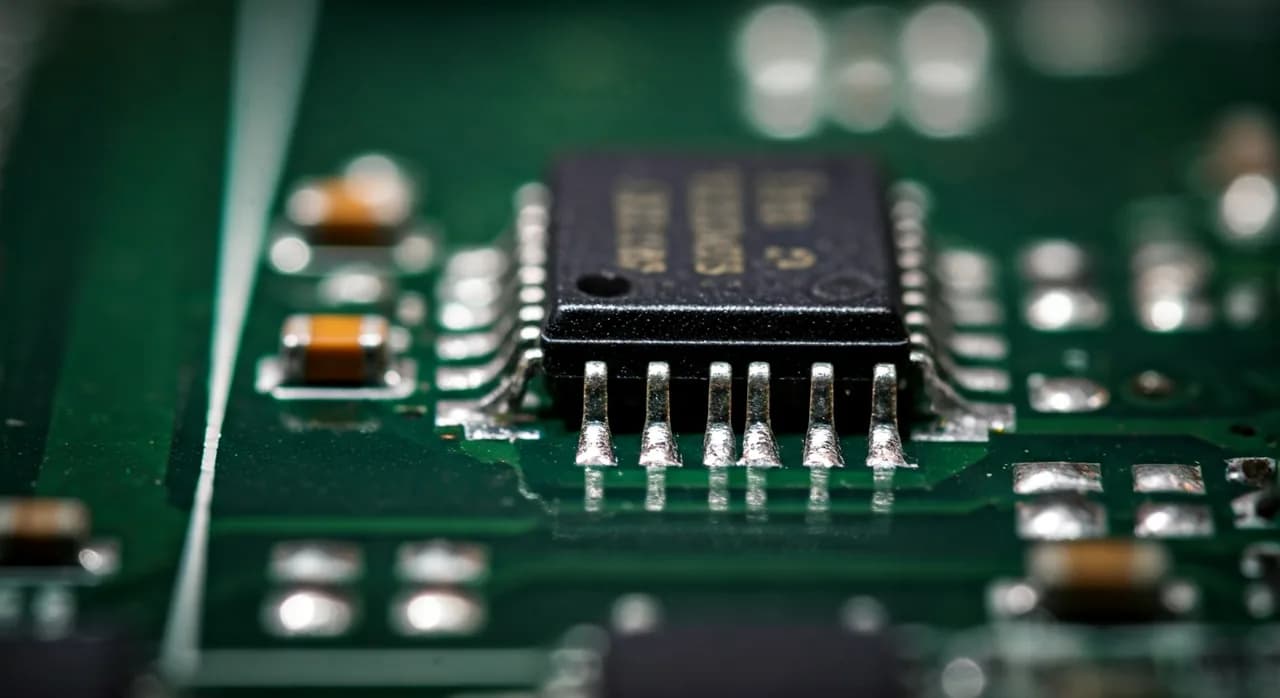

SMD Lehimleme

İki yöntem:

• Tek tek pin (drag soldering): İnce uçlu havya ile her pin tek tek
• Sıcak hava (reflow): Lehim pastası uygulanır, bileşen yerleştirilir, sıcak hava ile lehim eritilir

Söküm (Desoldering)

• İki taraflı pad: Lehim sökme örgüsü
• Çoklu pin SMD: Sıcak hava tabancası
• Tek pin DIP: Lehim emme pompası

Saha Pratikleri ve En Sık Hatalar

1. Soğuk Lehim Noktası

Lehim noktası tam erimeden çekme. Sonuç: gri-mat, kabarcıklı görünüm. Mekanik bağ olabilir ama elektrik bağı zayıf. Tekrar ısıtıp düzeltilmeli.

2. Yetersiz Sıcaklık

Düşük sıcaklıkta lehim akmaz, top oluşturur. Doğru sıcaklık: alaşımın erime noktasının 80-100°C üstü. Sn63 için 340°C; SAC305 için 370°C.

3. Aşırı Sıcaklık

Çok yüksek sıcaklık (>400°C) flux'ı yakar, bileşeni bozar, pad'i kart üzerinden söker. PCB üzerindeki bakır pist kalıcı zarar görür.

4. Asit Flux ile Elektronik

Asit bazlı flux elektronik karta uygulandığında 6-12 ay içinde korozyon yapar, karttaki tüm bağlantıları kaybedersiniz. Elektronik için sadece rosin veya no-clean flux.

5. Lehimden Önce Yüzey Temizliği Atlamak

Yağlı, oksitlenmiş veya kirli yüzey lehimi tutmaz. Yüzey önce IPA ile temizlenmelidir; oksitli ise hafif zımpara veya fiber kalem kullanılır.

Saha Çantası Asgari Liste

• Sıcaklık kontrollü lehim istasyonu (60-80 W)
• 0,8 mm Sn63/Pb37 lehim telli makara (hobi/tamir)
• 0,8 mm SAC305 kurşunsuz lehim teli (modern iş)
• 0,5 mm lehim teli (SMD)
• Rosin flux jel
• Lehim sökme örgüsü 2 mm
• Lehim emme pompası
• Pinzet seti (3 farklı uç)
• Yardımcı eller + büyüteç
• İzopropil alkol şişesi + fırça
• Havya yedek uçları (ince + orta)
• Sıcak hava tabancası (opsiyonel, SMD iş için)

Bu set yaklaşık 1.500-8.000 TL aralığında. Marka seçimleri: Hakko, Weller, JBC, Pace Japon Amerikan premium; Yihua, Quick orta segment; KOREL, BST Çin ekonomik. Lehim alaşımı için Felder (Almanya), Kester (ABD), Multicore (İngiltere) premium markaları; yerli alternatifler Aytemiz Lehim, Aytaç orta segment.

Güvenlik

Lehimleme havalandırma yetersiz ortamda yapıldığında flux dumanı solunum yolunu etkiler. Kurşunlu lehimde ayrıca toksisite var.

• Havalandırma: Cebri çekme (fan) veya açık pencere
• Solunum maskesi: P2/P3 filtreli, profesyonel uzun süreli iş
• Gözlük: Sıçrayan lehim damlasına karşı
• Eldiven: Isı dayanımlı (silikon veya nomex). Standart pamuk eldiven yetersizdir.
• El yıkama: Kurşunlu lehim sonrası mutlaka sabunla el yıkanmalı; yiyecek temas etmemeli
• Çocuk ve gebelerden uzak: Kurşun toksisitesi

Detaylı koruyucu donanım rehberi iş güvenliği gözlüğü ve iş güvenliği eldiveni yazılarımızda mevcut.

Lehimleme, elektrikçi ve elektronikçi mesleğinin %30-40'ını kapsar. Doğru malzeme ve doğru teknik öğrenildiğinde, kart tamiri ve özel devre yapımı yıllar boyunca üretken bir saha faaliyeti olur. Yanlış araç veya yanlış alaşım, başarısızlık hissi yaratır ve genelde "iş benim için değil" yanılgısına yol açar — oysa çoğu zaman tek sorun yanlış havya gücü veya yanlış flux seçimidir.
