Çelik Halat ve Sapan Çeşitleri: WLL, Polyester ve Zincirli Sapan Rehberi
Bir vincin kapasitesi sadece motorunun değil, yük taşıma elemanının da en zayıf halkasına bağlıdır. Çelik halat ve sapan sistemleri 50-100 ton arası yük kaldırabilir, ancak yanlış konstrüksiyon, yanlış çap ve gözden kaçan tek bir kıvrılma bu kapasitenin %20'sine düşer. Sahada en pahalı kazalar, halat veya sapan seçimi yanlış yapılan kaldırma operasyonlarında olur.

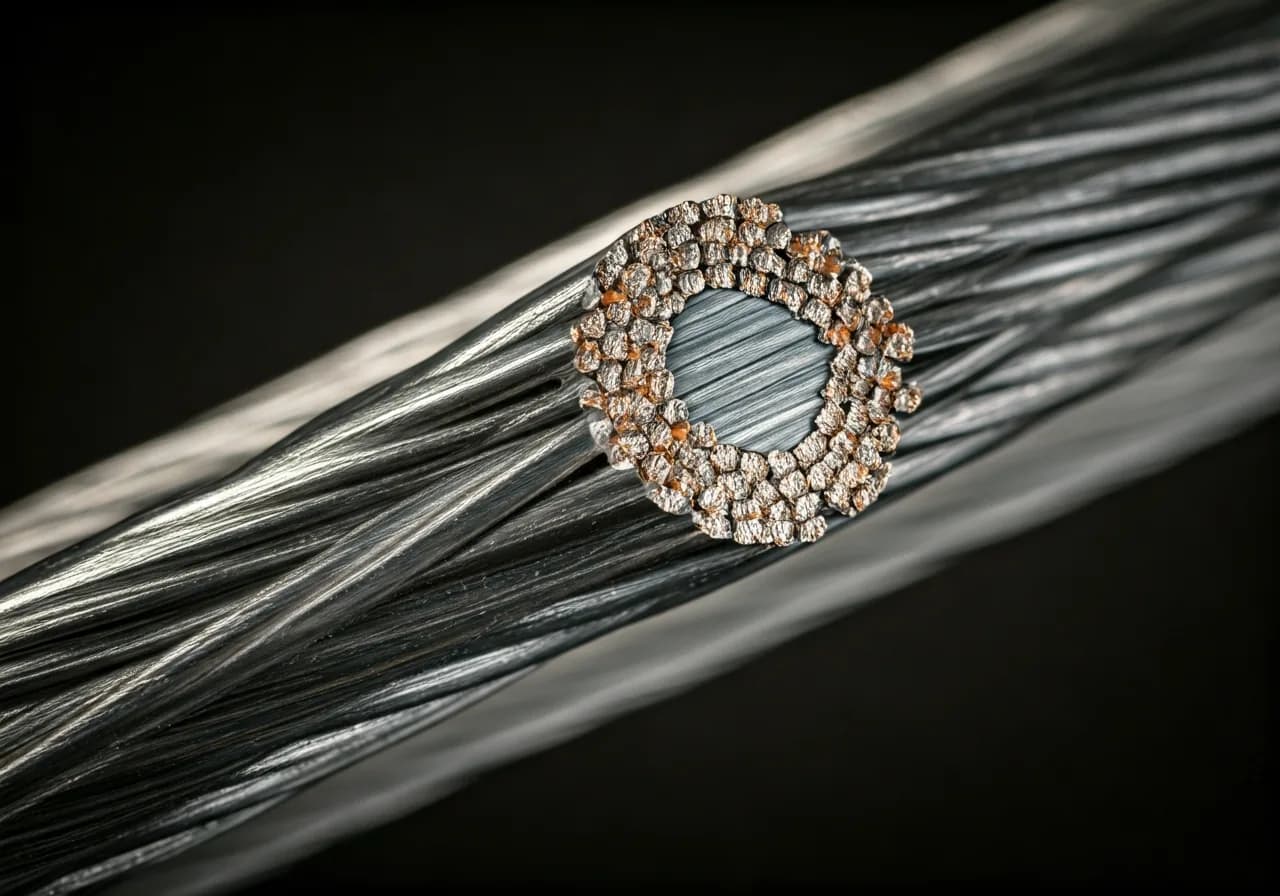

Çelik Halat Yapısı
Çelik halat üç temel bileşenden oluşur:
- Tel (wire): Tek bir çelik iplik. Karbon çelik veya paslanmaz çelik.
- Demet (strand): Birden çok telin sarılmasıyla oluşan grup.
- Halat: Birden çok demetin merkez (çekirdek) etrafında sarılması.
Halat Konstrüksiyon Kodu
Bir halat etiketinde örneğin "6x19 IWRC" yazar:
- 6: Demet sayısı
- 19: Demet başına tel sayısı
- IWRC: Independent Wire Rope Core — bağımsız çelik halat çekirdek
- FC: Fiber Core — sisal veya jüt çekirdek
Yaygın Konstrüksiyonlar
| Konstrüksiyon | Esneklik | Aşınma Direnci | Tipik Kullanım |
|---|---|---|---|
| 6x7 | Düşük | Yüksek | Sabit yük, gergi |
| 6x19 | Orta | Yüksek | Vinç, sapan, genel |
| 6x36 | Yüksek | Orta | Mobil vinç, kompleks yük |
| 8x19 | Yüksek | Düşük | Yüksek esneklik, makara |
| 19x7 | Çok yüksek | Düşük | Dönmeyen yük, asansör |
Tel sayısı arttıkça esneklik artar ama aşınma direnci düşer. Saha standartı 6x19 IWRC genel kullanım için en dengeli tercih.
Halat Çapları ve Kapasiteleri
Bir halatın taşıma kapasitesi çapının karesi ile orantılıdır. Yaklaşık formül: WLL (kg) = D² × 8 (D = mm cinsinden çap, 6x19 standart konstrüksiyon için).
| Halat Çapı | Min. Kopma Yükü | WLL (5:1 emniyet) |
|---|---|---|
| 6 mm | 1.800 kg | 360 kg |
| 8 mm | 3.200 kg | 640 kg |
| 10 mm | 5.100 kg | 1.020 kg |
| 12 mm | 7.350 kg | 1.470 kg |
| 14 mm | 10.000 kg | 2.000 kg |
| 16 mm | 13.100 kg | 2.620 kg |
| 20 mm | 20.400 kg | 4.080 kg |
| 25 mm | 31.900 kg | 6.380 kg |
WLL (Working Load Limit) genelde minimum kopma yükünün 1/5'i alınır (emniyet faktörü 5). Vinç-asansör için 6, kaldırma için 5, gergi için 3 kullanılır.
Sapan Tipleri
Çelik Halat Sapan
Çelik halattan yapılan kaldırma elemanı. İki ucu göz (loop) veya kanca formatlı.
- Tek bacaklı (1-leg): Tek kaldırma noktası
- İki bacaklı (2-leg): Yükün iki noktadan kaldırılması
- Dört bacaklı (4-leg): Konteyner, palet, büyük yük
Açı önemli: Sapan bacaklarının dikey ile yaptığı açı arttıkça gerçek yük kapasitesi düşer:
| Açı (dikeyden) | Kapasite Çarpanı |
|---|---|
| 0° (tam dikey) | 1,00 (tam kapasite) |
| 30° | 0,87 |
| 45° | 0,71 |
| 60° | 0,50 |
| 75° | 0,26 (kullanılmamalı) |
Saha kuralı: bacaklar arası açı 60° geçmemeli (dikeyden 30°). Aksi takdirde sapan üzerinde kesme kuvveti çok yüksek.

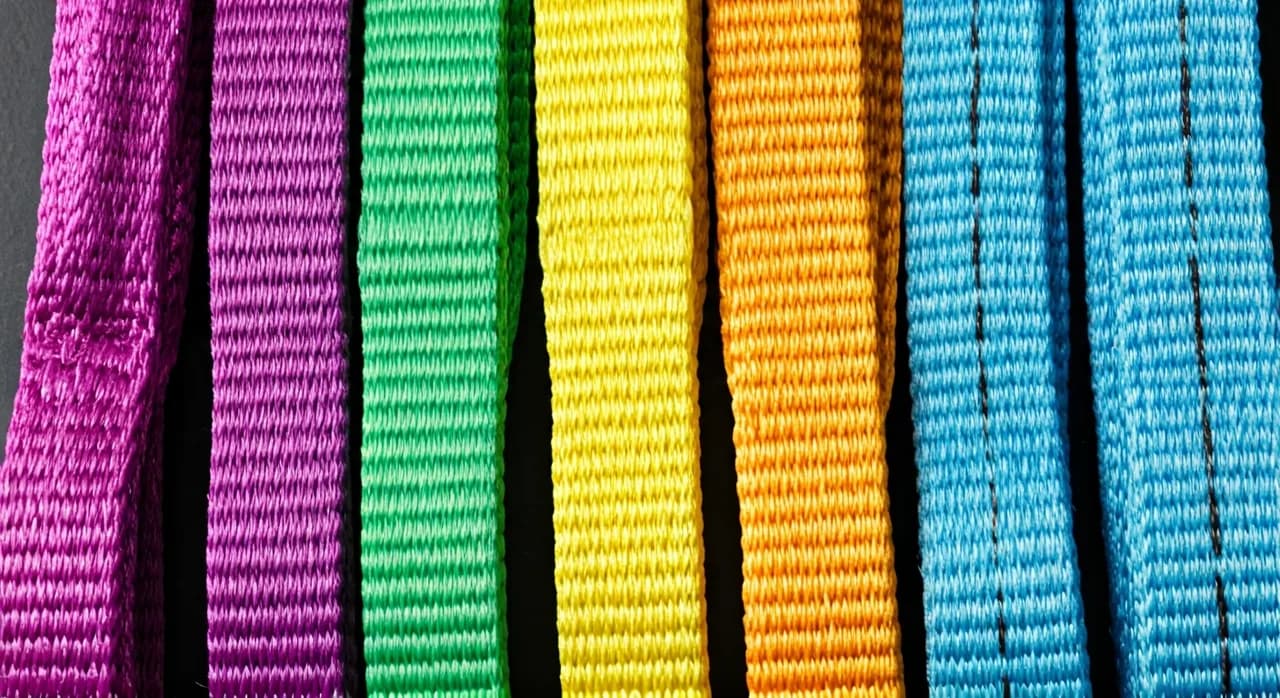

Polyester Sapan (Yumuşak Sapan)
Polyester elyaftan dokuma sapan. Renk kodlu kapasiteleri:
| Renk | WLL |
|---|---|
| Mor | 1 ton |
| Yeşil | 2 ton |
| Sarı | 3 ton |
| Gri | 4 ton |
| Kırmızı | 5 ton |
| Kahverengi | 6 ton |
| Mavi | 8 ton |
| Turuncu | 10 ton+ |
Avantajı: cilalı yüzeyleri çizmez. Mermer, paslanmaz, otomotiv için tercih edilir. Dezavantajı: keskin köşelerden geçirildiğinde kesilir; köşe koruyucu zorunlu.
Zincirli Sapan
Grade 80 veya Grade 100 alaşımlı çelik zincirden. En yüksek dayanım, en yüksek sıcaklık direnci (-40°C ile +200°C). Ağır endüstri, dökümhane, çelikhane.
Halat Aksesuarları
- Şakil (shackle): U şekilli çelik, vidalı pim. Sapan ile yük arasında bağlantı.
- Karabina (carabiner): Hızlı bağlantı, otomatik kapanmalı.
- Halat klipsi (clip/U-bolt): Halat ucu sonlandırma için.
- Halat sıkıştırma kovanı (ferrule): Sıkıştırılarak halat sonlandırma yapan alüminyum/bakır kovan.
- Yusufçuk (eye thimble): Halat gözünde aşınmayı önleyen metal kalıp.
- Köşe koruyucu: Sapan keskin köşeden geçerken kesilmemesi için.
- Halat makarası: Yön değiştirme veya yük çekme.
- Halat çekme cihazı (winch): Halatı kontrol ederek çeker.
- Hook (kanca): Otomatik kilitli güvenlik versiyonları zorunlu.
Halat Sonlandırma Yöntemleri
Sıkıştırma Kovanı (Ferrule)
Halat ucu kovan içinden geçirilir, sonra bükülüp aynı kovana sokulur. Hidrolik pres ile kovan sıkıştırılır. Endüstriyel standart, en güvenilir sonlandırma.
U-Bolt (Klips) Sonlandırma
3 veya daha çok klips ile halat ucu sabitlenir. Saha şartında esneklik için. Önemli: U sıkma yön kuralı — halat "ölü" ucu klipsin U kısmından dışarı bakmalı (saddle on live, U on dead).
Sokmalı Göz (Splicing)
Halat elle örülerek göz oluşturulur. Çok geleneksel; günümüzde nadiren kullanılır.
Sıkıştırılmış Bükümlü
Mekanik göz, fabrika sıkıştırması. Hazır sapan üretiminde standart.
Sertifikalar ve Standartlar
- EN 12385: Çelik halat genel standartlar
- EN 13414: Çelik halat sapan
- EN 1492: Polyester sapan
- EN 818: Zincirli sapan (Grade 80)
- ISO 4309: Vinç halatlarının kullanım ve atma kriterleri
- BS 6166: İngiliz polyester sapan standardı
Her sapanda etiket bulunmalı; sapan üzerinde silinmez WLL (kapasite) ve üretici işareti olmalı.

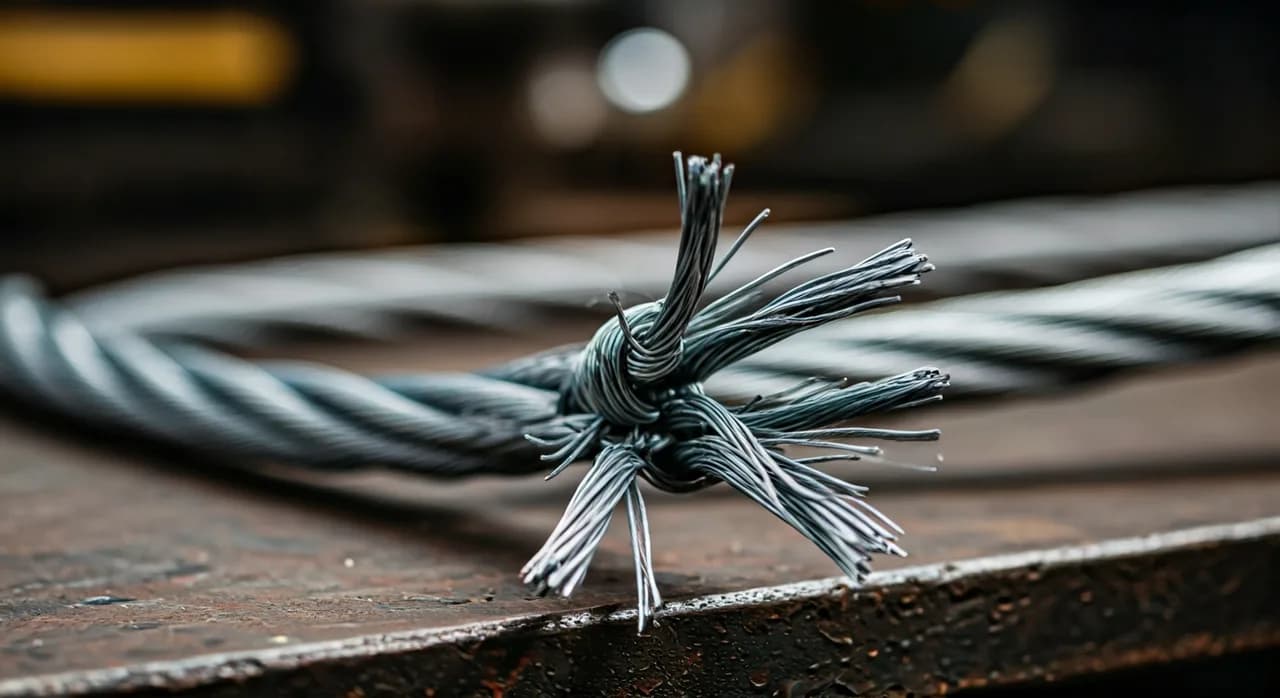

Halat Atma Kriterleri (Ne Zaman Değişir?)
ISO 4309 ve EN 12385 standartlarına göre halat aşağıdaki durumlarda kullanım dışı bırakılmalıdır:
- Bir adımda (6d uzunluğunda) 4 veya daha çok kopuk tel
- Bir demet içinde 2 veya daha çok kopuk tel
- Halat çapı orijinalden %10 azalmış
- Demet kıvrılması (kink) veya bükülmesi
- Korozyon (pas) belirgin
- Halat içinde demet kırılması (kalp testinde "şişme")
- Termal hasar (yanma, kaynak sıçraması izi)
- Şok yüklemesi sonrası deformasyon
Saha Pratikleri ve En Sık Hatalar
1. Çok Açılı Sapan Kullanımı
Sapan bacaklarını 60° açı geçecek şekilde kullanmak en yaygın hata. Bacaklar arasındaki açı arttıkça gerçek yük kapasitesi düşer. 90° açı kapasiteyi %50'ye düşürür.
2. Keskin Köşe Üzerinden Sapan Geçirmek
Polyester sapan keskin köşeden 5 dakikalık temasta kesilebilir. Çelik halat zarar görmez ama yüzey hasarı kapasiteyi düşürür. Köşe koruyucu kullanımı zorunlu.
3. Kink (Kıvrılma) Yapılan Halat
Halat üzerinde kıvrılma oluşmuş ise tellerin iç düzeni bozulmuş demektir; kapasiteyi 1/4'üne düşürür. Kıvrılan halat tekrar düzeltilemez; doğrudan atılır.
4. Şakil Pimini Tam Sıkmamak
Vidalı şakil piminin tam sıkılmaması, yük altında pimin çıkmasına yol açar. Anahtar ile sıkıldıktan sonra çeyrek tur geri açılır (yoksa sökmesi imkansız olur).
5. Yanlış Renk Polyester Sapan
Polyester sapan rengini "estetik" sebebiyle değiştirmek (etiketsiz alma) çok tehlikeli; renk kapasiteyi gösterir. Sadece etiketli ve renk kodu doğru sapan kullanılmalı.
Saha Çantası Asgari Liste
- 10 mm × 2 m çelik halat sapan, 2 göz (1 ton kapasite)
- 12 mm × 3 m çelik halat sapan (1,5 ton)
- 14 mm × 4 m çelik halat sapan, 2 bacak (2 ton)
- 2 ton polyester sapan (yeşil), 2 ve 4 m boylar
- 5 ton polyester sapan (kırmızı), 2 m
- U şakil 1 ton, 2 ton, 3,25 ton (3 farklı boy)
- Karabina (otomatik kilitli)
- Köşe koruyucu (kauçuk veya polyester)
- Halat klips seti (8, 10, 12 mm)
Bu set yaklaşık 3.000-12.000 TL aralığında. Marka seçimleri: WireCo, Bridon, Casar, Pewag Avrupa premium; yerli üreticiler arasında Mert Halat, Has Çelik, ID Pres ekonomik-orta segment. Sertifikasız ürünler asla kullanılmamalı; her kaldırma sapanında üreticinin etiketi ve seri numarası bulunmalıdır.
Bakım ve Saklama
- Halat kuruluksa nemli ortamda paslar; yıllık olarak özel halat gresi sürülmeli
- Polyester sapan UV'den korunmalı; depo gölgede
- Sapanlar yere bırakılmaz, askıda saklanır
- Yıllık olarak sertifikalı kontrol ekibi tarafından muayene zorunlu (EN 13414 ve İSG yönetmeliği)
- Üzerinde etiket okunamayan veya hasarlı sapan derhal kullanım dışı
Baret ve KKD ekipmanları kaldırma operasyonlarının görsel koruyucularıdır; iş güvenliği malzemeleri ile birlikte halat sapan sistemleri eksiksiz iş güvenliği programının parçasıdır. Sapan bir yük altında patladığında, etrafındaki personele felaket kazaları olur; doğru sertifika, doğru WLL ve doğru kullanım bu olasılığı sıfıra yaklaştırır.
