Sigorta ve Devre Kesici Çeşitleri: W-Otomat, MCCB, RCD ve NH Sigorta Rehberi
Bir motor yanması veya yangın vakasının ardındaki ortak teknik neden, çoğu zaman sigorta ve devre kesici sisteminin yanlış seçimi veya doğru ayarlanmaması olur. "Devre koruyor, sigortayı atınca tamir lazım" düşüncesiyle daha büyük amperli sigorta takılması saha yangınlarının %40-50'sinin temel sebebidir. Doğru koruma: ne büyük ne küçük; tam yüke uygun, yanma karakteristik doğru sigortadır.
Sigorta ve Devre Kesicinin Farkı
İki ekipman aynı işi yapar (aşırı akımı kesmek) ama prensipleri farklıdır:
- Sigorta (fuse): Tek kullanımlık. İç tel eridiğinde devre kopar; yenisi takılır.
- Devre kesici (otomat / circuit breaker): Tekrar tekrar kullanılır. Aşırı akımda atan kol kaldırılır.
Modern tesisatta neredeyse tüm uygulamalarda devre kesici kullanılır. Sigortalar; trafo merkezleri, motor koruma, hızlı tip uygulamalar, yüksek kısa devre akımı bölgelerinde tercih edilir.
Devre Kesici (Otomat) Çeşitleri
W-Otomat (MCB - Miniature Circuit Breaker)

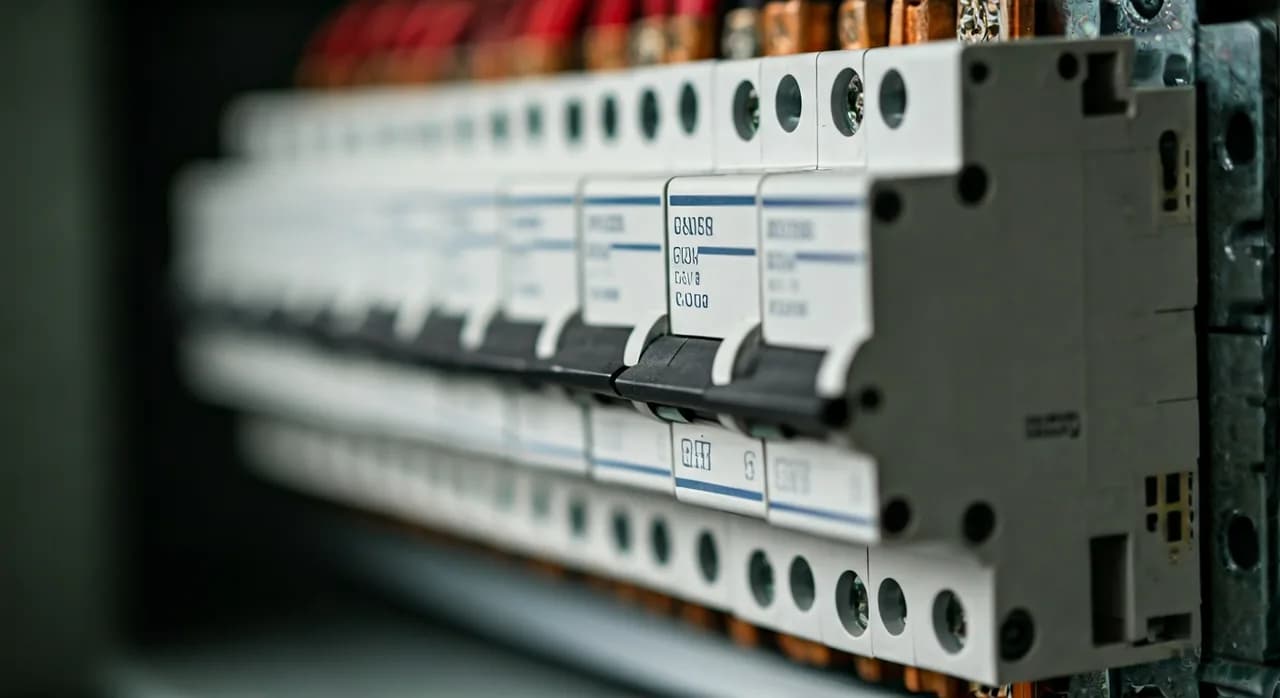

Konut ve küçük ticari binaların temel koruma elemanı. Bir veya daha fazla kutuplu (1P, 2P, 3P, 4P) DIN ray üzerine takılır.
- Yaygın amper değerler: 6, 10, 16, 20, 25, 32, 40, 50, 63 A
- Kesme kapasitesi: 6 kA (konut), 10 kA (ticari), 25 kA (endüstriyel)
- Korumalı: Aşırı yük + kısa devre
Karakteristik Eğrileri (B, C, D)
Devre kesicinin, anlık akımı kesmeden önceki "tolerans" eğrisi:
| Karakteristik | Anlık Atma Aralığı | Tipik Kullanım |
|---|---|---|
| B | 3-5 × nominal | Konut, ısıtıcı, aydınlatma |
| C | 5-10 × nominal | Standart motor, klima, buzdolabı |
| D | 10-20 × nominal | Motor başlatma, transformatör |
| K | 8-12 × nominal | Motor profesyonel |
| Z | 2-3 × nominal | Yarı iletken, elektronik koruma |
Saha yanılgısı: tüm devrelerde "C tipi" otomat kullanmak. Aslında ısıtıcı, fırın, ütü gibi pasif yüklerde B tipi optimum; motor ve klimada C tipi; ağır endüstriyel motorda D tipi gereklidir.
MCCB (Moulded Case Circuit Breaker)
Daha yüksek akım (63-1600 A) ve daha yüksek kısa devre kesme kapasitesi (35-100 kA). Endüstri panosu, ana giriş, motor merkezi.
- Ayarlanabilir aşırı yük (genelde 0,7-1 × nominal)
- Ayarlanabilir anlık atma (genelde 5-10 × nominal)
- Ölü hat koruma (under-voltage release)
- Shunt-trip (uzaktan tetikleme)
ACB (Air Circuit Breaker)
Hava ortamında ark söndürme. 800-6300 A aralığında. Trafo merkezi, ana dağıtım panosu, büyük endüstriyel tesisin ana hatları.
Kaçak Akım Rölesi (RCD / FI Şalter)
Vücuttan toprağa giden kaçak akımı algılar. Devre kesici aşırı yük korur, RCD insan ve yangın korur.
- 10 mA: Hassas; tıbbi cihaz, yenidoğan
- 30 mA: Konut, banyo, mutfak. Standart insan koruma.
- 100 mA: Endüstriyel, yangın koruma
- 300 mA: Pano ana koruması
- 500 mA: Selektif (gecikmeli)
RCD Tipleri
- Tip AC: Sadece sinüsoidal AC kaçak. Modern inverter cihazlar için yetersiz.
- Tip A: AC + DC pulslu kaçak. Konut standardı.
- Tip B: Tüm AC + saf DC dahil kaçak. Solar, EV şarj, frekans inverterli motor.
- Tip F: Çamaşır makinesi, klima gibi frekans dönüştürülü cihazlar.
RCBO (Kombine RCD + MCB)
Bir cihazda hem aşırı yük hem kaçak akım koruma. Tek modüllük yer kazanımı. Modern konut panolarında yaygın.
Sigorta Çeşitleri
Bıçaklı Sigorta (NH)
Endüstriyel ana hat koruma. Bakır bıçaklı uçlar; özel bıçaklı taşıyıcı içinde. Boy ve akım sınıfları:
| NH Boyu | Akım Aralığı |
|---|---|
| 00 | 2-160 A |
| 0 | 32-160 A |
| 1 | 80-250 A |
| 2 | 125-400 A |
| 3 | 200-630 A |
Silindirik Sigorta (D / DIAZED)
Eski seri, halen yerli pano uygulamalarında kullanılır. Vidalı tip:
- D01: 2-16 A, küçük
- D02: 20-63 A, orta
- D03: 80-100 A, büyük
Hızlı Yarı İletken Sigortası (aR)
Elektronik koruma. Yarı iletken (tristör, IGBT) sürelerinin hızında atma. Frekans invertör, motor sürücü, UPS.
Otomotiv Sigortası
Düşük voltajlı (12-24 V DC) araç ve hafif endüstriyel uygulamalar:
- Mini blade: Modern otomobil
- Standart blade: Klasik araç, yat
- Maxi blade: Kamyon, ağır araç
- Cam silindir: Eski araç, ekipman
Karakteristik Atma Süreleri
Sigorta veya devre kesici aşırı yükte hemen atmaz; karakteristiğe göre belirli süre tolerans gösterir:
- 1,13 × nominal: Saatler içinde atma (uzun süre)
- 1,45 × nominal: Bir saat içinde atma (orta süre)
- 2,55 × nominal: 1-60 saniye içinde atma (kısa süre)
- 5-10 × nominal: 0,1 saniye altında atma (anlık)
Bu tolerans motor başlatma akımına imkan tanır. Motor başlangıçta 5-7 kat nominal akım çeker; B karakteristikli otomat anlık atar, motor başlamaz. C karakteristikli otomat tolerans gösterir, motor başlar.
Devre Kesici Seçim Kriterleri
- Nominal akım (In): Devrenin sürekli akımına uygun. Tipik kablo kapasitesine göre.
- Karakteristik (B/C/D): Yük tipine göre (pasif, motor, transformatör).
- Kısa devre kapasitesi (Icu): Sahada oluşabilecek maksimum kısa devre akımına dayanmalı.
- Kutup sayısı (1P, 2P, 3P, 4P): Sistemin faz yapısına göre.
- Selektivite: Ana panodaki kesicinin alt kademedeki devreden önce atmaması.
Kablo Kapasitesi - Sigorta Eşleşmesi
| Kablo Kesiti | Maks. Akım Kapasitesi | Önerilen Sigorta |
|---|---|---|
| 1,5 mm² | 16 A | 10-16 A |
| 2,5 mm² | 21-25 A | 16-20 A |
| 4 mm² | 27-32 A | 25-32 A |
| 6 mm² | 36-40 A | 32-40 A |
| 10 mm² | 55 A | 50 A |
| 16 mm² | 75 A | 63-80 A |
| 25 mm² | 100 A | 80-100 A |
| 35 mm² | 125 A | 100-125 A |
Tablo bakır kablo, açık havada, +30°C ortamda geçerli. Kapalı muhafazada veya yüksek sıcaklıkta kapasiteler %20-30 azalır.
Saha Pratikleri ve En Sık Hatalar
1. Daha Büyük Sigorta Takmak
"Sigorta sürekli atıyor, daha büyük takalım" yaklaşımı saha yangınlarının ana sebebidir. Sigorta atıyorsa ya yük fazla ya kısa devre var ya da kabloya yetmiyor. Doğru çözüm: yük analizi, kablo büyütme veya devreyi bölmek.
2. Karakteristiği Yanlış Seçmek
Pasif yük için D tipi kullanmak korumayı geç yapar; motor için B tipi kullanmak başlangıçta atar. Karakteristik mutlaka yük profiline göre seçilmelidir.
3. RCD Test Etmemek

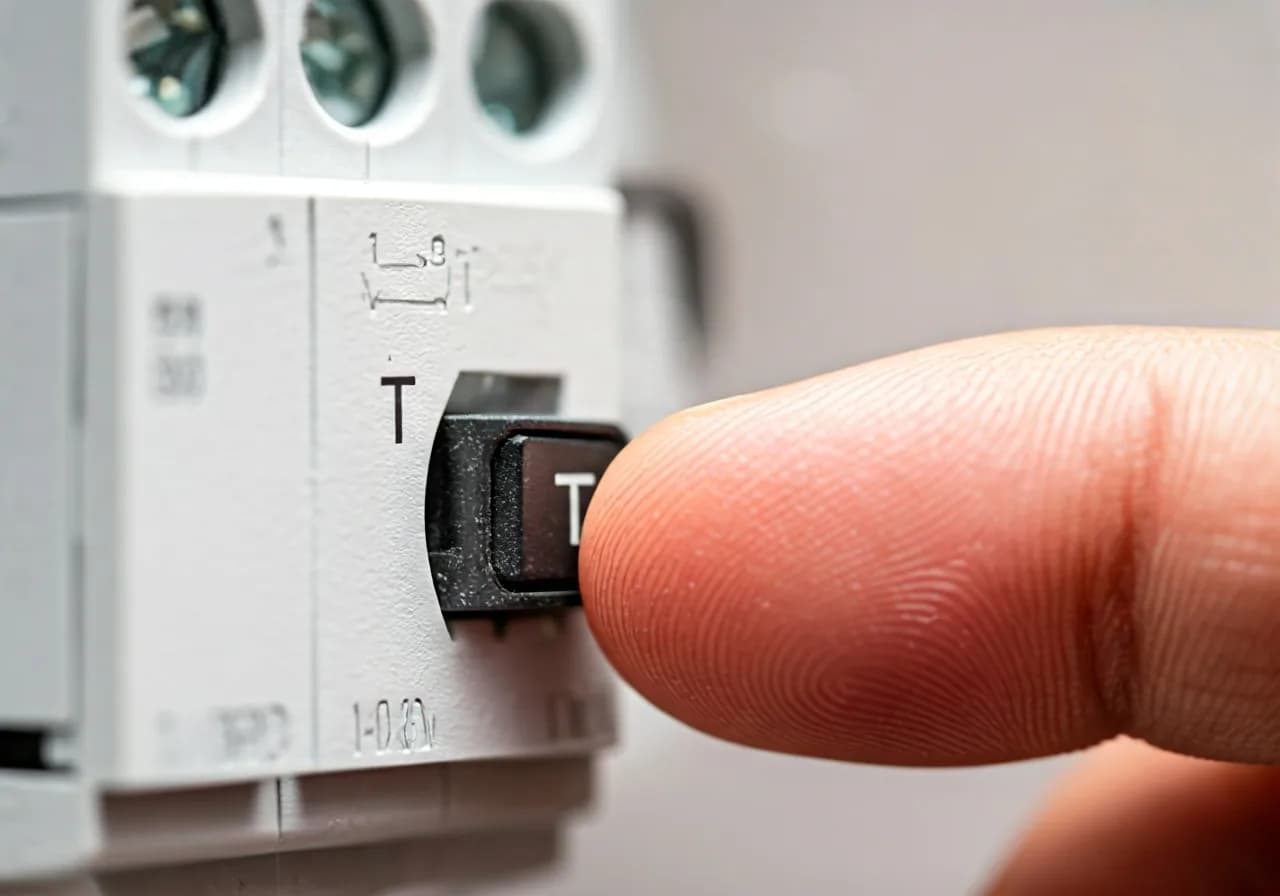

Kaçak akım rölelerinin üzerinde "T" test düğmesi bulunur. Aylık olarak test edilmesi gerekir. Test sırasında atmıyorsa röle bozulmuş demektir; insan koruması yok.
4. Bağlantı Sıkma Hatası
Devre kesici üzerindeki kablo bağlantı vidaları doğru tork ile sıkılmalı (genelde 1,2-2,5 Nm). Az sıkmak gevşek temas → ısınma → yangın. Aşırı sıkmak kablo tellerini ezer → kesit kaybı.
5. Selektif Olmayan Pano
Bir oda kısa devre yaptığında, sadece o odanın otomatının atmaması ana pano sigortasının da atması, tüm binayı karanlıkta bırakır. Doğru pano tasarımı kademe kademe atma süresi farklılığı içerir.

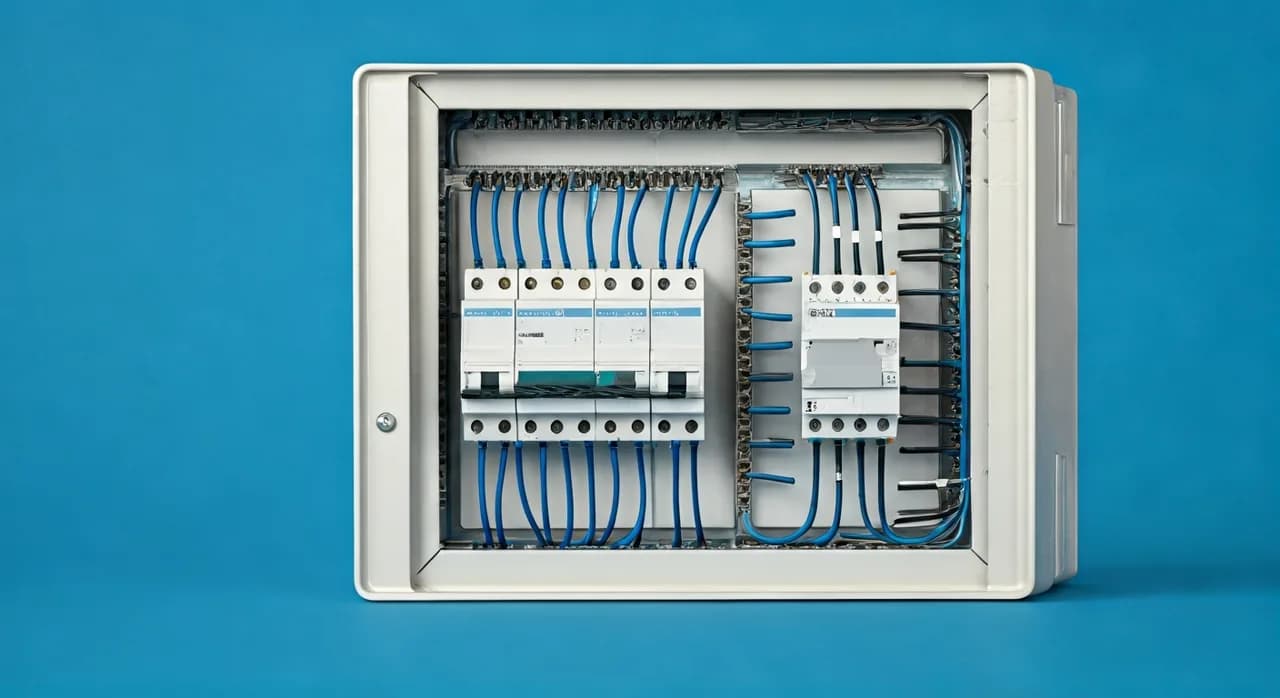

Konut Pano Sistemi Asgari Liste
- 1 adet ana şalter (kompakt MCCB, 40-63 A)
- 1 adet 40 A RCD (Tip A, 30 mA)
- 4-8 adet 16 A C tipi MCB (aydınlatma)
- 4-6 adet 16-20 A C tipi MCB (priz)
- 1-2 adet 25 A C tipi MCB (mutfak, kombi)
- 1 adet 32 A C tipi MCB (elektrikli ısıtıcı, ocak)
- İnsan tipi kaçak akım rölesi her bölge için
- SPD (yıldırım koruma) — opsiyonel ama tavsiye edilir
Bu pano yaklaşık 1.500-5.000 TL aralığında değişir. Marka seçimleri: Siemens, ABB, Schneider Electric Avrupa premium; Hager, Legrand orta-üst; yerli alternatifler Federal, Viko-Panasonic ekonomik segmentte konumlanır. Sertifikasyon (TSE EN 60898, TSE EN 60947) tüm seçimlerde aranmalı.
Bakım ve Kontrol
- Yıllık görsel kontrol: Renk değişimi, ısı izi, gevşek bağlantı
- Termal kamera ile yıllık tarama: Sıcaklık anomalileri tespit edilir
- Aylık RCD testi: Test düğmesine basılır
- 5 yıllık tam kontrol: Kompakt kesicilerin ayarı kontrol edilir, gerekirse yeniden yapılır
- Tork denetimi: Devre kesici bağlantı vidaları yıllık tork kontrolünden geçer
Elektrik koruma elemanları kurulduğu gibi "unutulan" parçalar olmamalı. Periyodik bakım, hem can güvenliği hem de işletme sürekliliği için zorunludur. Baret ve iş güvenliği kategorisinde elektrikçi bareti (EN 50365 Class 0) ve yalıtkan eldiven kombinasyonu pano bakım çalışmalarında gerekli koruyucu donanım olarak değerlendirilmelidir.
