Caraskal Çeşitleri: Manuel Zincirli, Levyeli ve Elektrikli Vinç Rehberi

Bir motoru tek başına bir kişi kaldıramaz, ancak doğru tipte bir caraskalla iki dakika içinde aynı motor 3 metre yüksekliğe çıkarılır. Caraskal ve manuel vinç çeşitleri sahadaki kaldırma operasyonlarının insan gücüyle çalışan parçasıdır; elektrikli vinçten daha taşınabilir, daha ucuz ve güvenilirdir. Doğru tip seçimi yük türü, kaldırma yüksekliği, kullanım sıklığı ve elektrik altyapısının olup olmamasına göre yapılır.

Caraskal Çeşitleri

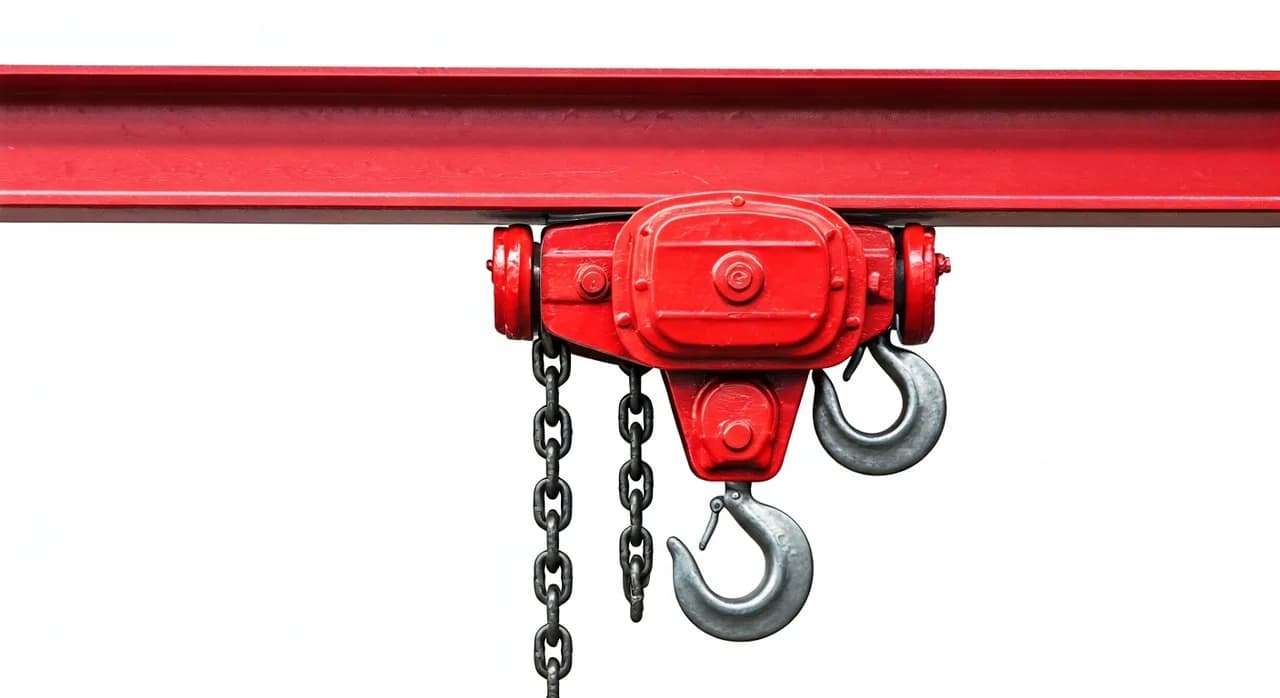

Zincirli Manuel Caraskal (Chain Block / Manual Chain Hoist)

Sahada en yaygın tip. Dönen volan + zincir mekanizması. Kullanıcı zincire asılır, makaralı sistem yükü çoğalan kuvvetle kaldırır.

• Kapasite: 0,5 - 50 ton (saha standartı 1-5 ton)
• Standart kaldırma yüksekliği: 3 m, 6 m, 9 m, 12 m
• Zincir tipi: Grade 80 alaşımlı çelik (kaldırma zinciri) + el zinciri
• Verim oranı: 1 m yük kaldırmak için ~50-70 m el zinciri çekilir

Halatlı Manuel Caraskal (Wire Rope Hoist)

Zincir yerine çelik halat. Daha hızlı kaldırma, ama yüksek değişebilirlik şart.

• Kapasite: 0,5 - 3 ton
• Saha kullanımı: Düşük profil tavan, dar alan, hızlı operasyon

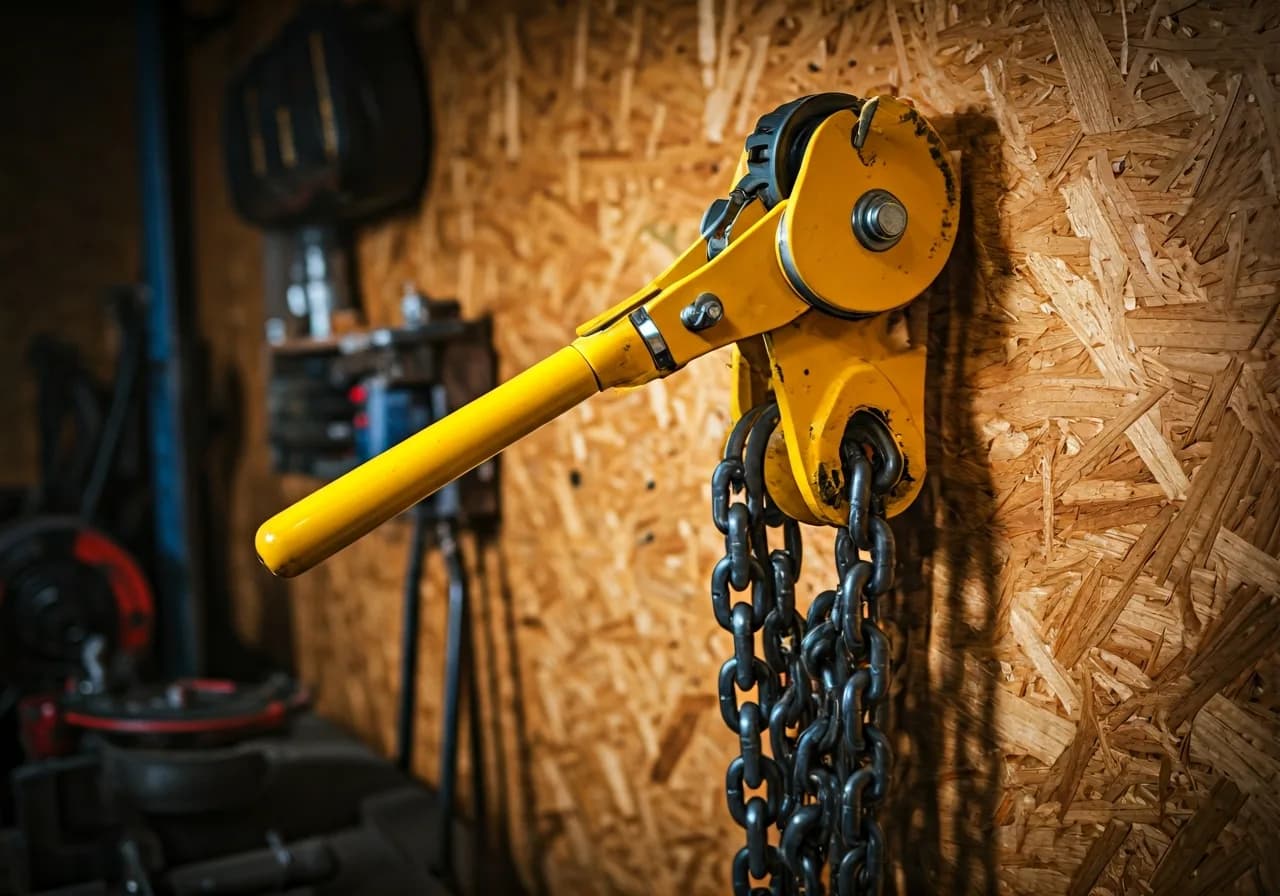

Levyeli Caraskal (Lever Hoist / Come-along)

Kol ile çalıştırılır. İleri-geri kol hareketiyle yük kaldırılır veya çekilir. Yatay çekme + dikey kaldırma kombinasyonu. Saha "come-along" olarak da bilinir.

• Kapasite: 0,25-9 ton
• Avantaj: Yatay çekme kabiliyeti (otomotiv, ağaç kesim, çelik yapı)
• Dezavantaj: Sürekli kaldırma için elverişsiz; orta tempo

Elektrikli Caraskal (Electric Chain Hoist)

Motor ile çalışan, butonla kontrol edilen. Manuel caraskalın elektrikli versiyonu.

• Kapasite: 0,1-50 ton
• Hız: 4-8 m/dakika kaldırma
• Güç: 220V tek faz (0,5-1 ton) veya 380V üç faz (2+ ton)
• Kontrol: Kablo butonlu veya uzaktan kumanda

Pnömatik (Hava Basınçlı) Caraskal

Basınçlı hava ile çalışır. Patlama riski olan yerlerde (boya kabini, kimya tesisi, madencilik) güvenli. Elektrik kıvılcımı yok.

Caraskal Komponentleri

Kanca

• Üst kanca (suspension): Caraskalı yapısal noktaya bağlar
• Alt kanca (load): Yüke takılır
• Otomatik kilitli kanca: Yük yanlış hareketle kanca dışına çıkmaz. Saha standartı.
• 360° dönen kanca: Yük sıkıştırma sırasında dönebilir

Zincir veya Halat

• Yük zinciri: Grade 80 (G8) veya Grade 100 (G10) alaşım çelik. Zinciri test sertifikalı.
• El zinciri: Standart galvanizli zincir, kullanıcı çekme için.
• Çelik halat: 6x19 IWRC konstrüksiyon, hassas tip caraskal için.

Fren Mekanizması

Caraskalın temel güvenlik elemanı. Yük asılı kaldığında "düşmesin" sistemi.

• Weston tipi: Klasik. Yük indirilirken fren plakaları arasında sürtünme oluşturur. En yaygın.
• Disk fren: Modern, daha hassas iniş kontrolü.
• Otomatik yük freni: Yük indirme kontrolünü kaybedince otomatik durur.

Kapasite ve Hesaplama

Saha kuralı: maksimum yük asla nominal kapasitenin %85'ini geçmemeli. Aksi takdirde fren ve mekanizma aşırı yorulur.

Sertifikalar ve Standartlar

• EN 13157: Manuel kaldırma cihazları (caraskal) genel standardı
• ISO 17440: Çelik kaldırma kancası standardı
• FEM 9.511: Vinç sınıflandırması (M3, M4, M5, M6, M7, M8 — kullanım yoğunluğu)
• BG-V D6 / D8: Alman vinç güvenlik standartı
• İSG yönetmeliği: Yılda 1 kez yetkili servis kontrolü zorunlu

Askı Noktası (Mounting)

Caraskalın asılacağı nokta kapasitesinin en az 2-4 katı yük taşıyabilmeli. Genel saha noktaları:

• Sabit askı kancası: Çelik konstrüksiyon, kolon ankrajı
• Push trolley (manuel makas): I profil ray üzerinde elle itilir
• Geared trolley (kollu manuel makas): Zincir ile makas hareketi; uzun mesafe
• Elektrikli makas: Buton ile makas motoru

Saha Pratikleri ve En Sık Hatalar

1. Sertifikasız Caraskal

Etiketsiz, üretici belirsiz caraskal yıllık vinç muayenesinden geçmez. Yapısal iş sahasında kullanılamaz. Her caraskalda WLL etiketi ve seri numarası bulunmalı.

2. Yük Üzerinde Personel

Caraskal ile kaldırılan yük altında veya yanında personel bulunmamalı. Operasyon sırasında bölge zincirle kapatılır veya işaretle alanı tanımlanır.

3. Açılı Kaldırma

Caraskal sadece dikey kaldırma için tasarlanmıştır. Yük dikey çekildiğinde sistem ideal çalışır. Açılı çekme zinciri yandan zorlar, fren mekanizmasını yorar. Açılı çekme için levyeli (lever) caraskal kullanılmalı.

4. Şok Yükleme

Yükün ani yere konulması veya çarpma, caraskal zincirinde mikro hasarlar oluşturur. Yavaş ve kontrollü indirme/kaldırma şart.

5. El Zincirini Hızlı Çekme

El zincirini ani ve hızlı çekme, fren plakalarını yağlamadan ısıtır. Düzgün, ritmik çekiş, hem kullanıcı yorgunluğunu hem mekanizma yorgunluğunu azaltır.

Caraskal Aksesuarları

• Trolley (makas): I profil ray üzerinde hareketli askı
• Plaka ankraj (suspension plate): Tavana ankrajla sabitlenmiş bağlantı
• Zincir kovası: İşçinin çektiği zinciri toplar; karışıklığı önler
• Kanca güvenlik kapağı: Yük kancadan çıkamaz
• Yük döner halkası (swivel): Yükün dönmesine izin verir; zinciri sarmaz
• Aşırı yük indikatörü: Yük kapasiteyi aşarsa görsel uyarı
• Uzaktan kumanda (elektrikli caraskal için): Operatör mesafeli güvenli iş yapar

Bakım ve Yıllık Kontrol

Caraskallar İSG yönetmeliği gereği yıllık olarak yetkili servisten kontrol edilmelidir. Saha kontrolleri de düzenli yapılır:

Aylık Görsel Kontrol

• Kancalarda çatlak, deformasyon, açılma
• Zincir halkalarında aşınma, uzama (%10 üstü uzayan zincir atılır)
• Fren çalışıyor mu? (Boşaltma kontrolü)
• Etiket okunabilir mi? WLL silinmiş mi?

Yıllık Sertifikalı Kontrol

• Yetkili servis caraskalı söker, parça parça inceler

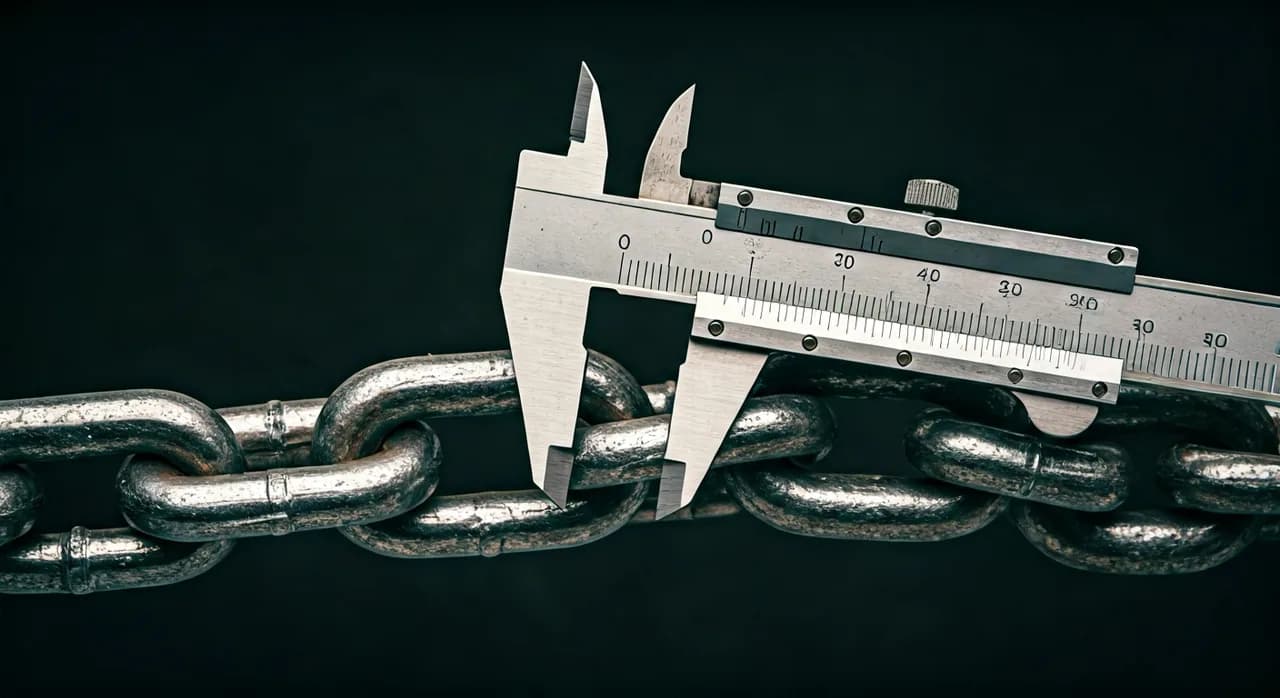

• Zincir gauge ile ölçülür (uzama testi)
• Kanca açıklığı kalibre ile kontrol edilir
• Fren testi (statik yük altında 30 dakika tutma)
• Yüzde 125 yük testi (proof load)
• Rapor düzenlenir, etiket güncellenir

Yağlama

• Zincir: 6 ayda bir özel zincir yağı (lithium tabanlı). Aşırı yağ toplanmaz.
• Fren mekanizması: Yetkili servis tarafından açılır, kontrol edilir
• Dişli kutu: 12 ayda bir, üretici talimatına göre

Atma Kriterleri

Bir caraskal aşağıdaki durumlarda derhal kullanım dışı bırakılır:

• Yük zincirinde tek bir halka kırılmış
• Zincir halkası %5 üstü uzamış veya %10 üstü aşınmış
• Kanca ağız açıklığı orijinalden %15 daha fazla
• Kanca üzerinde çatlak (renk testi ile tespit)
• Fren tutmuyor (yük indirilirken yavaş kayma)
• Dişli kutusu sesi (öğütme, çatırtı)
• Yıllık kontrol etiketi süre dolmuş

Saha Çantası Asgari Liste

• 1 ton zincirli caraskal, 3 m kaldırma
• 2 ton zincirli caraskal, 6 m kaldırma
• 3 ton levyeli caraskal (otomotiv, çekme)
• 500 kg push trolley (I-profil makas)
• 2 ton geared trolley
• Plaka tip askı seti
• Otomatik kilitli yük kancası (yedek 2 adet)
• Yedek el zinciri
• Zincir bakım yağı

Bu set yaklaşık 5.000-25.000 TL aralığında. Marka seçimleri: Yale, Demag, Konecranes Avrupa premium; Kito, Endo Japonya üst seri; Crosby, CM ABD; yerli alternatifler arasında Egemak, ABU ve Adam ekonomik-orta segment. Sertifikalı (EN 13157) marka yapısal saha için zorunlu.

Detaylı kaldırma ekipmanı seçimi için çelik halat ve sapan yazımızda WLL hesabı, sapan açıları ve şakil kullanımı işleniyor. Baret ve iş güvenliği ekipmanları her kaldırma operasyonunda eldekiyle birlikte düşünülmeli. Caraskal yatırımı bir kez yapılır ama doğru bakım ile 20-30 yıl iş görür; yanlış marka veya bakımsız caraskal ise yıllık kontrolde "kullanım dışı" raporu yer alır.
