Çakmalı Dübel Çeşitleri: M6 - M20 Boy, Pilot Delik ve Çekme Yükü Rehberi
Bir korkuluk ayağını betona sabitlerken yanlış dübel seçimi, montajdan altı ay sonra korkuluğun yan yatmasına yol açar. Çakmalı dübel çeşitleri beton ankrajının en hızlı uygulanan ve en yaygın yöntemidir; tek bir çekiç darbesi ile orta-ağır yük taşıyabilen bir bağlantı kurar. Ama bu hızda da seçim hassasiyeti aynı düzeyde gereklidir: pilot delik çapı, dübel boyu, çekme yükü ve beton kalitesi birlikte değerlendirilir.
Çakmalı Dübel Nedir, Nasıl Çalışır?
Çakmalı dübel, içi konik bir çelik gövde ve dış kovan yapısından oluşur. Pilot deliğe yerleştirildikten sonra üst kısmından çekiçle vurulur; iç koni ileri itildikçe dış kovan genişler ve betona sıkışarak yerleşir. Sonra üstüne cıvata veya saplama vidalanır; bu cıvata dübelin asıl yük taşıma elemanını oluşturur.
Yapısı çekmeli (S tipi) dübellerden farklıdır — onlarda cıvata çekildikçe iç koni geri çekilir ve genişleme oluşur. Çakmalı dübelde işlem önce yapılır, sonra cıvata gerçek yük için takılır. Bu nedenle uygulama hızlıdır: pilot delik aç, dübeli sok, üstten çakıp koniyi yerleştir, cıvatayı vidala. Tipik bir nokta için 1-2 dakika yeterlidir.

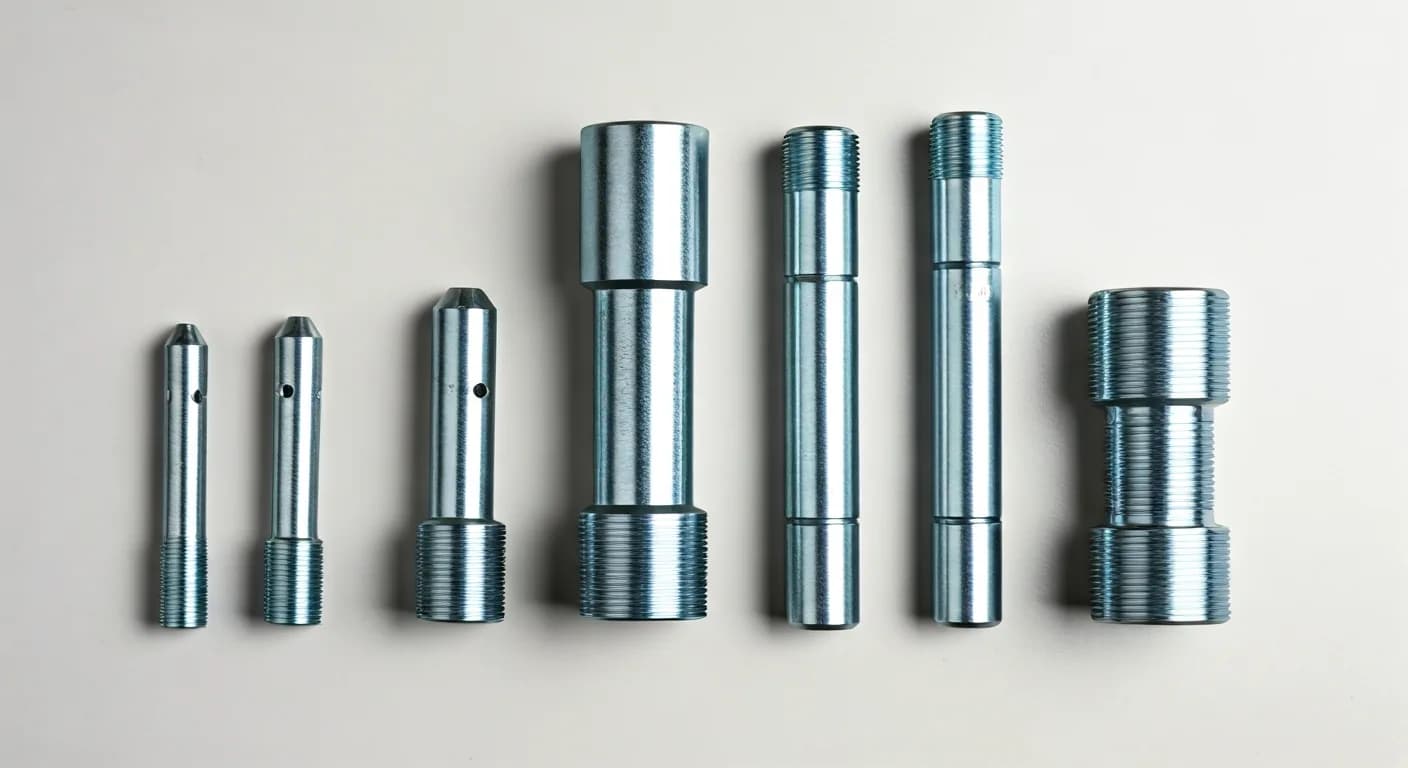

Çakmalı Dübel Çeşitleri

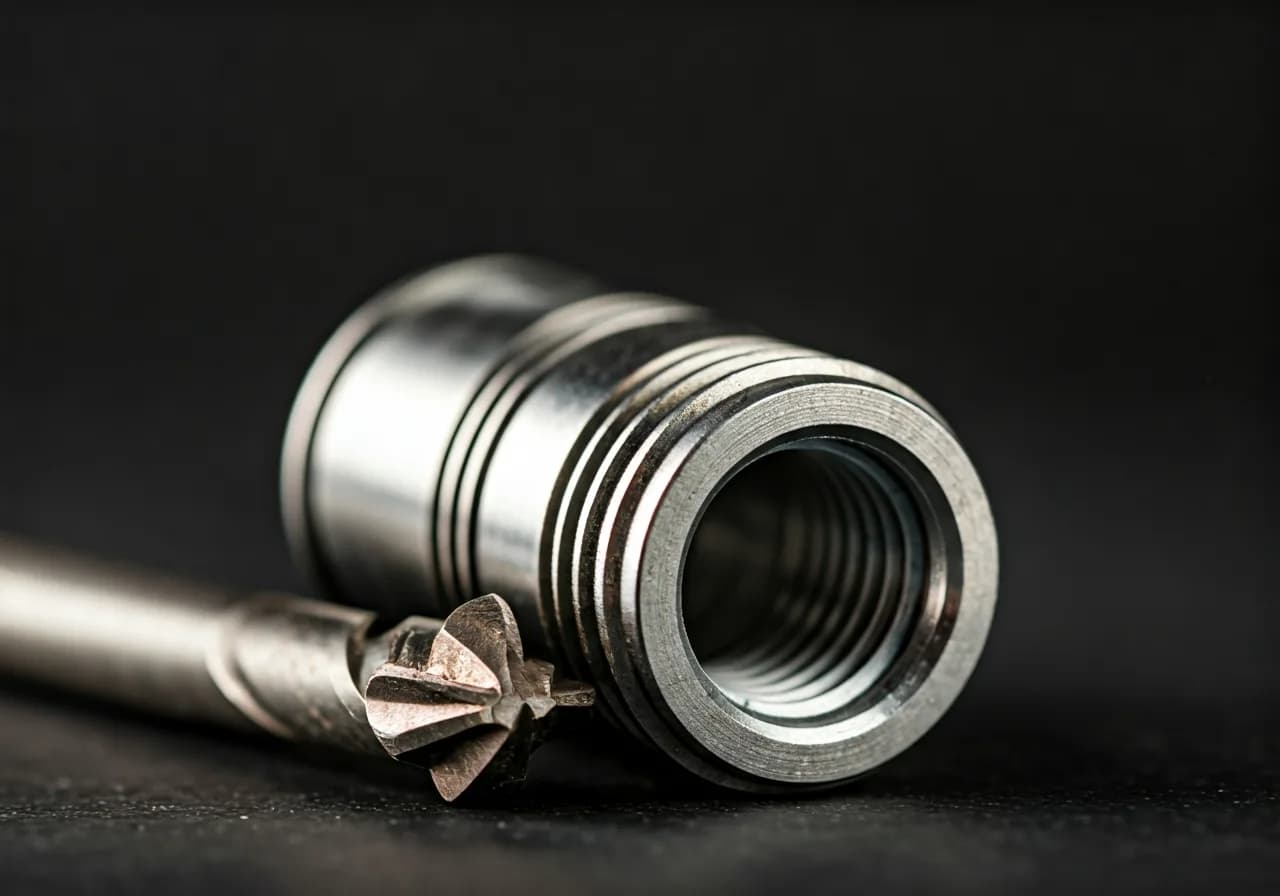

İçten Dişli (Sleeve Anchor)
En yaygın versiyon. M6'dan M20'ye kadar farklı boyutlarda. Üst kısmı içten dişli; standart saplama veya cıvata vidalanır. Korkuluk ayağı, iskele kelepçesi, makine montaj plakaları, ağır raf sistemleri için.
Boyut sınıflandırması M8, M10, M12 en yaygın. M8 hafif-orta yük, M10 standart endüstri, M12 ağır yük. M16 ve üzeri özel projeler için.
Dıştan Dişli (Through Bolt)
Üstten cıvata zaten takılı gelir. Tek seferde uygulama: pilot delik aç, somunu çıkarıp dübeli içeri sok, somunu sıkıştırarak konik mekanizmayı çalıştır. Bağlanan parçanın delik çapı dübel çapı + 1-2 mm olmalıdır.
İdari (Drop-in) Dübel
Tavan ankrajı için. Üst kısmı tamamen düzgün; betona gömülür, sadece içten dişli kısım dış yüzeyde kalır. Asma tavan asacı, kanal askısı, klima askı kelepçesi gibi yukarı sallanan yüklere uygundur. Standart M8 ve M10 boyutları.
Çatlak Beton Sertifikalı (Cracked Concrete)
Hafif çatlamış betonda kullanılabilen özel versiyon. Ankraj geometrisi çatlak içinde sıkışmayı sağlayacak şekilde tasarlanmış. Köprü onarım, tünel iç yüzey, eski yapı güçlendirme işlerinde standart.
Boy ve Çekme Yükü Tablosu
| Dübel Boyu | Pilot Delik Çapı | Beton Penetrasyonu | Çekme Yükü (C25 beton) | Tipik Uygulama |
|---|---|---|---|---|
| M6 | 6 mm | 30-40 mm | 3-5 kN | Hafif aksesuar, raf |
| M8 | 8 mm | 40-50 mm | 6-9 kN | Korkuluk, hafif konstrüksiyon |
| M10 | 10 mm | 50-60 mm | 10-15 kN | Standart endüstriyel, ağır raf |
| M12 | 12 mm | 60-70 mm | 15-22 kN | Makine ayağı, korkuluk dikme |
| M16 | 16 mm | 80-100 mm | 25-35 kN | Ağır makine, çelik konstrüksiyon |
| M20 | 20 mm | 100-120 mm | 40-55 kN | Endüstriyel ankraj, çok ağır yük |
Çekme yükü değerleri C25 betonda statik yük için. Dinamik yük (vibrasyon, rüzgar) için %30 emniyet faktörü düşülür. C20 altı betonda %40 azaltma yapılır.
Beton Kalitesi ve Uygulama Sınırları
Çakmalı dübel için minimum beton sınıfı C20'dir. Daha düşük sınıflarda (C16, C12) ankraj genişlemesi tutmaz; betonu kırarak çıkar. Beton kalitesi şüpheliyse pilot delikten çıkan tozun rengi ipucu verir: beyaz-açık gri ise sağlam, koyu gri-siyah ise yetersiz kalite.
Çatlak beton durumunda standart dübel çıkmaya başlar. Bu durum için ya kimyasal ankraj (epoksi) ya da "cracked concrete" sertifikalı özel dübel tercih edilir.
Pilot Delik: Kritik Adımlar
Pilot delik üç boyutta değerlendirilir: çap, derinlik ve temizlik. Üçü doğru olmadan dübel tam çalışmaz:
Çap: Dübel etiketinde belirtilen çapla birebir aynı olmalı. M10 dübel için 10 mm pilot delik. 9 mm delik dübel girmez, 11 mm delik tutuş kuvveti %40 düşer.
Derinlik: Dübel boyundan minimum 10 mm fazla. Yani M10 dübel için 70 mm pilot delik açılmalıdır. Sığ delikte dübel ucu betona dayanır, koni mekanizması çalışmaz.
Temizlik: Pilot delikteki toz mutlaka tahliye edilmelidir. Kalan toz dübel ile beton yüzeyi arasında ara tabaka oluşturur; bu tabaka çekme yükünde %30-40 kayıp yaratır. Tahliye için elektrikli emici veya manuel pompa kullanılır.
Uygulama Adımları
- Pilot deliği beton matkap ucu ile aç (dübel boyu + 10 mm derinlik).
- Tozu tahliye et.
- Dübeli ters konumda (kovan içeri, koni dışa) deliğe sok.

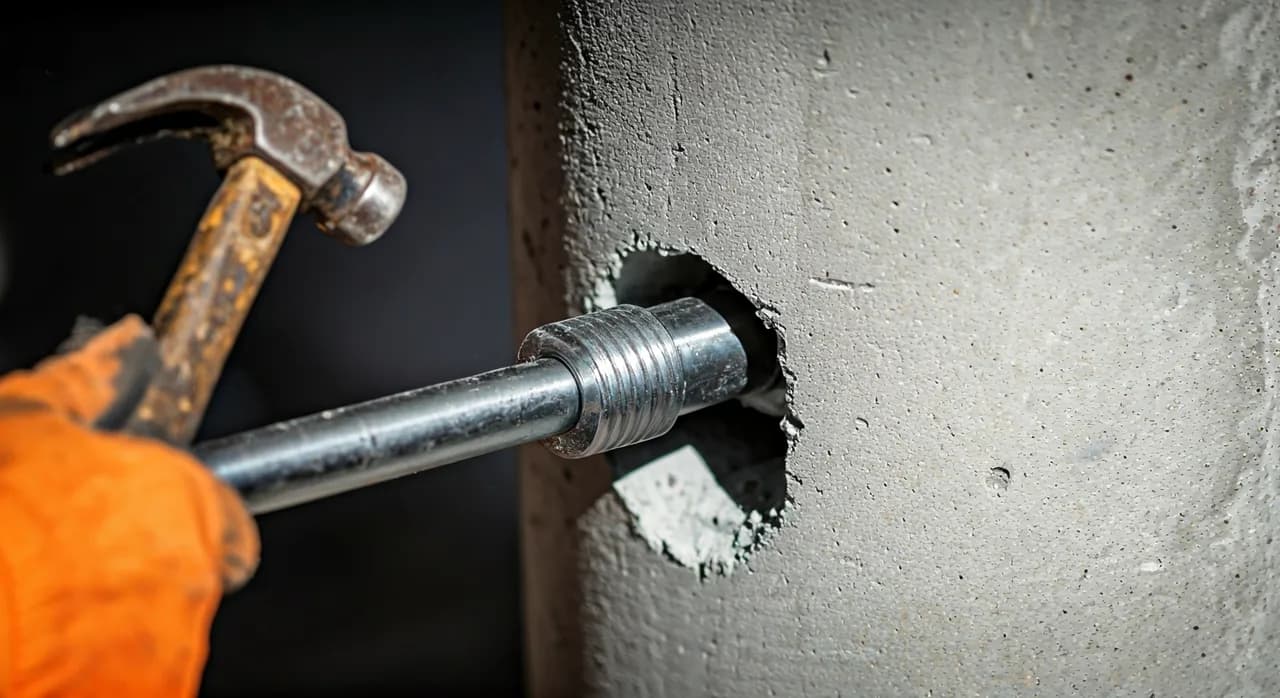

- Setting tool (özel sıkıştırma çubuğu) veya cıvata + somun kombinasyonu ile koniyi içeri itin.
- Çakma takımı kullanarak çekiçle 4-5 sert vuruşla koniyi yerleştir; "klik" sesi ile koni oturur.
- Cıvata veya saplamayı içten dişe vidalayın; somunla bağlantı parçasını sıkıştırın.
Saha Pratikleri ve En Sık Hatalar
1. Yanlış Pilot Çapı
10 mm dübele 12 mm pilot deliği "iş çabuk olsun" diye açmak yaygın hatadır. Dübel deliğin içinde döner, tutuş yapmaz. Doğru çap olmazsa dübel hiç işlemez; yatırım boşa gider.
2. Setting Tool Kullanmamak
Setting tool (sıkıştırma çubuğu), koniyi tam derinliğine yerleştirmek için. Tool olmadan çekiç darbeleri eşit dağılmaz; koni eğri yerleşir. Sonuçta dübelin %70'i çalışır, %30'u boşa.
3. Aşırı Sıkıştırma
Üstteki cıvatayı tork anahtarı olmadan aşırı sıkıştırmak, ankrajın iç gerilimini artırır. C25 betonda M10 dübel için tipik tork değeri 30-40 Nm; bu değer dübel etiketinde belirtilir. Aşırı tork dübel etrafındaki betonu kırar.
4. Yan Mesafe (Edge Distance)
Dübel beton kenarına çok yakın yerleştirilirse, koni genişlemesi beton kenarını yarar — dübel kullanılamaz hâle gelir. Standart minimum kenar mesafesi dübel çapının 10 katı. M10 dübel için kenardan 100 mm mesafe minimum.
5. Dübeller Arası Mesafe
İki dübel birbirine çok yakın yerleştirilirse, beton içindeki stres alanları çakışır ve her ikisinin de tutuş kuvveti azalır. Minimum dübeller arası mesafe çap × 10 (M10 için 100 mm).
Hangi Dübel Hangi İşe?
| Uygulama | Önerilen Boyut | Tip | Sebep |
|---|---|---|---|
| Asma tavan askı | M8 | Drop-in (idari) | Yukarı sallanan yük, hafif |
| İskele kelepçesi sabitleme | M12 | İçten dişli | Yan kuvvet, geçici yapı |
| Korkuluk dikme | M10 | İçten dişli veya dıştan dişli | Yan + çekme yükü kombine |
| Klima askı kelepçesi | M8 | Drop-in | Yukarı sallanan, vibrasyon var |
| Makine ayağı (orta) | M12 | İçten dişli | Statik yük + ufak titreşim |
| Çelik konstrüksiyon ayak plakası | M16+ | İçten dişli + kimyasal yedek | Yüksek emniyet gerek |
| Hafif raf sistemi | M6 veya M8 | İçten dişli | Düşük yük, ekonomik |
Çakmalı vs Çekmeli Dübel Karşılaştırması
Çakmalı dübel hızlı uygulama; çekmeli (S tipi) dübel ise daha kontrollü genişleme sağlar. Çekme yükleri çakmalı dübele göre %20-30 daha yüksek olur ama uygulama 3-4 kat yavaştır.
Saha kararı: yüksek hacimli rutin işler (50+ nokta) için çakmalı dübel; kritik az sayıda nokta (1-10 nokta yüksek emniyet) için çekmeli dübel veya kimyasal ankraj tercih edilir.
Tedarik ve Marka
Türk pazarında profesyonel markalar: Hilti (HKB, HKD), Fischer (FNA, EA II), Mungo (MMB), Würth (W-AS) — premium seri. Yerli üretici versiyonları: Made Dübel, Vahit, İzeltaş.
Toplu proje siparişinde tek marka tercih, hem yedek parça (somun, pul) uyumu hem fiyat avantajı sağlar. Hırdavat kategorisinde çelik dübel ve aksesuar setleri planlanırken, projenin standart bağlantı boyu (genelde M10) için yedek 10-20% fazla sipariş edilir.
Çakmalı dübel seçimi, statik yüklerin doğru hesaplanmadığı ve pilot delikteki tozun tahliye edilmediği zaman, doğru ürün dahi kötü performans verir. Saha kalitesi, %50 ürün + %50 uygulama disiplini ile belirlenir.
